16．(14分) 如图所示，在光滑水平面AB上，水平恒力F推动质量为 m=1kg的物体从A点由静止开始作匀加速直线运动，物体到达 B点时撤去 F，接着又冲上光滑斜面(设经过B点前后速度大小不变)，最高能到达C点。用速度传感器测量物体的瞬时速度，并在表格中记录了部分测量数据。求：(g取10m/s²)

(1)恒力F 的大小；

(2)斜面的倾角；

(3)若撤去推力F，在A处给物体一个水平向左的初速度，恰能使物体运动到C点，求此初速度的大小。

15．(12分) 一光滑圆环固定在竖直平面内，环上套着两个小球A和B(中央有孔)，A、B间由细绳连接着，它们处于如图中所示位置时恰好都能保持静止状态。此情况下，B球与环中心O处于同一水平面上，AB间的细绳呈伸直状态，与水平线成30⁰夹角。已知B球的质量为m，求：

(1)细绳对B球的拉力和A球的质量；

(2)若剪断细绳瞬间A球的加速度；

(3)剪断细绳后，B球第一次过圆环最低点时对圆环的压力。

14．(10分)某兴趣小组设计了一种测量子弹射出枪口时速度大小的方法。在离地面高度为h的光滑水平桌面上放置一木块，将枪口靠近木块水平射击，子弹嵌入木块后与木块一起水平飞出，落地点与桌边缘的水平距离是s₁；然后将木块重新放回原位置，再打一枪，子弹与木块的落地点与桌边的水平距离是s₂，求子弹射出枪口时速度的大小。

13．(8分)如图所示，公路上一辆汽车以v₁＝10m/s的速度匀速行驶汽车，行至A点时，一人为搭车从距公路30m的C处开始以v₂＝3m/s的速度正对公路匀速跑去，司机见状刹车，汽车做匀减速运动，结果人到达B点时，车也恰好到达B点停止。已知AB＝80m，求汽车在距A多远处开始刹车?

12．(12分)某同学利用如图1所示的装置测量当地的重力加速度。实验步骤如下：

A．按装置图安装好实验装置；

B．用游标卡尺测量小球的直径；

C．用米尺测量悬线的长度；

D．让小球在竖直平面内小角度摆动。当小球经过最低点时开始计时，并计数为0，此后小球每经过最低点一次，依次计数1、2、3……。当数到20时，停止计时，测得时间为；

E．多次改变悬线长度，对应每个悬线长度，都重复实验步骤C、D；

F．计算出每个悬线长度对应的；

G．以为纵坐标、l为横坐标，作出图线。

结合上述实验，完成下列任务：

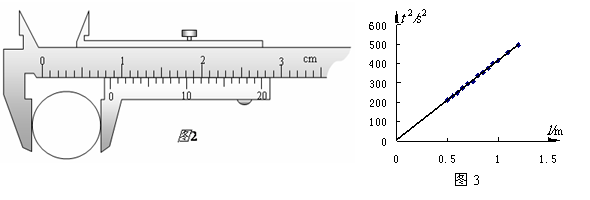

(1)用主尺的最小分度是1mm、游标尺上有20个小的等分刻度的游标卡尺测量小球的直径。某次测量的示数如图2所示，读出小球的直径是　　　 cm。

(2)该同学利用实验数据作出图线如图3所示，发现图线没有通过坐标原点。并从理论上分析了图线没有通过坐标原点的原因，他提出了四种可能原因，其中分析正确的是(　　)

A．不应在小球经过最低点时开始计时，应该在小球运动到最高点开始计时；

B．开始计时后，不应记录小球经过最低点的次数，而应记录小球做全振动的次数；

C．不应作图线，而应作图线；

D．不应作图线，而应作图线。

(3)该同学并没有放弃实验，而是根据图线得到图线的方程t²= 404.0 l + 1.72；并由此求出了当地的重力加速度。他这样做的理由是可以利用图线的__________求重力加速度。

A．某点的坐标；　　　　B．图线的斜率；　

C．图线横轴的截距　　　D．图线纵轴的截距。

(4)重力加速度g = 　　　　m/s²。(取π²= 9.86，结果保留3位有效数字)

11．(4分)下列有关高中物理实验的描述中，正确的是　　　　　　　　　　　　　　 。

A．在“验证力的平行四边形定则”的实验中，拉橡皮筋的细绳要稍长，并且实验时要使弹簧测力计与木板平面平行，同时保证弹簧的轴线与细绳在同一直线上；

B．在“验证机械能守恒定律”的实验中，必须要用天平测出下落物体的质量；

C．在“探究弹力和弹簧伸长的关系”的实验中，弹簧必须水平使用，以克服弹簧所受重力对实验的影响；

D．在“研究平抛物体运动”的实验中，斜槽应尽可能光滑。

10．如图所示，三角体由两种材料拼接而成，BC界面平行底面DE，且B点为AD的中点，两侧面与水平面夹角分别为37^0。和53⁰。已知一物块从A静止下滑，加速至B减速至D，且到D点时恰好静止。若该物块从A点静止释放沿另一侧面下滑，则有　 (　　 )

A．通过C点的速率等于通过B点的速率

B．到达E点时速度等于零　

C．物体通过AD时所受重力的冲量跟物体通过AE时所受重力的冲量相同

D．物体通过C点时重力的瞬时功率比物体通过B点时重力的瞬时功率大

第Ⅱ卷(非选择题共 60 分)

9．如图所示的靠轮传动装置中右轮半径为2r，a为它边缘上的一点，b为轮上的一点，b距轴为r。左侧为一轮轴， 大轮的半径为4r，d为它边缘上的一点，小轮的半径为r，c为它边缘上的一点。若传动中靠轮不打滑，则(　)

A．b点与d点的线速度大小相等；

B．a点与c点的线速度大小相等；

C．c点与b点的角速度大小相等；

D．a点与d点的向心加速度大小之比为1 ︰ 8。

8．如图所示，水平传送带以不变的速度v向右运动。将质量为m的物体Q轻轻放在水平传送带的左端A处，经t秒，Q的速度也变为v，再经t秒到达右端B处，则(　　 )

A．前t秒物体作加速运动，后t秒物体作减速运动；

B．前t秒内的位移与后t秒内的位移之比为1︰2

C．后t秒内物体所受传送带的摩擦力向右

D．由于摩擦物体的内能增加了

7．如图所示为某时刻从O点同时持续发出的两列简谐横波在同一介质中沿相同方向传播的波形图，P在甲波最大位移处，Q在乙波最大位移处，下列说法中正确的是(　)

A．两列波传播相同距离时，乙波所用的时间比甲波短

B．Q点比P点先回到平衡位置

C．在P点完成20次全振动的时间内Q点可完成30次

全振动

D．两列波在相遇的空间区域能形成稳定的干涉现象
