(18分)如图所示，MN、PQ是平行金属板，板长为L两板间距离为d，在PQ板的上方有垂直纸面向里足够大的匀强磁场．一个电荷量为q，质量为m的带负电粒子以速度V0从MN板边缘且紧贴M点，沿平行于板的方向射入两板间，结果粒子恰好从PQ板左边缘飞进磁场，然后又恰好从PQ板的右边缘飞进电场．不计粒子重力，求：

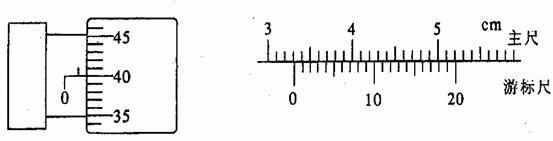

据中国月球探测计划的有关负责人披露，如果顺利实现把宇航员送入太空的目标，中国可望在2010年以前完成首次月球探测。“神舟七号”载人飞船的成功为我国实现探月计划--“嫦娥工程”又一次积累了宝贵经验．假设月球半径为R，月球表面的重力加速度为g0，飞船在距月球表面高度为3R的圆形轨道I运动，到达轨道的A点点火变轨进入椭圆轨道II，到达轨道的近月点B再次点火进入月球近月轨道III绕月球作圆周运动．求：22．(18分)(1)如图所示，螺旋测微器的读数为 mm，游标卡尺的读数为 mm.
(2)某学习小组要描绘一只小电珠(2.5V，0.5A) 的伏安特性曲线，
所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A．电源E(电动势为3.0V，内阻不计)
B．电压表Vl(量程为0-3.0V，内阻约为2kΩ)
C．电压表V2(量程为0-15.0V，内阻约为6kΩ)
D．电流表A1(量程为0-0.6A，内阻约为lΩ)
E．电流表A2(量程为0-100mA，内阻约为2Ω)
F．滑动变阻器R1(最大阻值10Ω)
G．滑动变阻器R2(最大阻值2kΩ)
①为了减小实验误差，实验中电压表应选择 ，电流表应选择 ，滑动变阻器应选择 ．(填器材前面的编号)
②为提高实验精度，请你为该学习小组设计电路图，并画在方框中。
③下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线。
|
U(V) |
0 |
0.5 |
1 |
1.5 |
2 |
2.5 |
|
I(A) |
0 |
0.17 |
0.30 |
0.39 |
0.45 |
0.49 |
④如果用一个电动势为1.5V，内阻为3Ω的电源与该小电珠组成电路，则该小电珠的实际功率为 (保留两位有效数字)。
如图，在水平桌面上放置两条相距
的平行光滑金属导轨ab与cd，阻值为R的电阻与导轨的a、c端相连。金属滑杆MN垂直于导轨并可在导轨上滑动。整个装置放于匀强磁场中，磁场的方向竖直向上，磁感应强度的大小为B。滑杆与导轨电阻不计，滑杆的中点系一不可伸长的轻绳，绳绕过固定在桌边的光滑轻滑轮后，与一质量为m的物块相连，拉滑杆的绳处于水平拉直状态。现若从静止开始释放物块，用I表示回路中的感应电流，g表示重力加速度，则在物块下落过程中物块的速度可能 ( )
B.等于
D. 大于
如图所示，沿水平方向放置的平行金属板a和b，分别与电源的正负极相连。a、b极的中央沿竖直方向各有一个小孔，带正电的液滴从小孔的正上方P点由静止自由落下，先后穿过两个小孔后速度为
。现使a板不动，保持开关K打开或闭合，b板向上或向下平移一小段距离，相同的液滴仍从P点自由落下，先后穿过两个小孔后速度为
；下列说法中正确的是( )
C．若此波遇到另一波并发生稳定干涉现象，则该波所遇到的波的频率为50Hz
，弹簧及挂钩的质量忽略不计，挂钩吊着一质量为m的重物，现用一方向竖直向上的外力F拉着弹簧秤，使其向上做匀加速运动，则弹簧秤的示数为( )
B．
C．
D．
(V)，那么( )
C．当t =
s时，e有最大值 D．该交变电流电动势的有效值为
V
如图所示，将半圆形玻璃砖放在竖直面内，它左方有较大的光屏P，线光源S可沿玻璃砖圆弧移动，它发出的光束总是射向圆心O，若S从图中A向B处移动，在P上先看到七色光带，以后各色光陆续消失，则此七色光带从下到上的排列顺序以及最早消失的光是( )
