13、Ⅰ(1)(2分)图中游标卡尺的读数为　　　　　 。

(2)(6分)如图所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。

①A是　　 挡(填电流、电压、电阻档)，若用此挡测量，指针偏转如D，则读数是　　　 ；

②B是　　　 挡(填电流、电压、电阻档)，若用此挡侧量，指针偏转如D，则读数是　　　 ；

③C是　　　 挡(填电流、电压、电阻档)，若用此挡测量，指针偏转如D，则读数是　　　 。

Ⅱ．(6分)某研究性学习小组在学习了摩擦力之后，通过观察沙堆的形成测出了沙粒之间的动摩擦因数。研究的过程如下：研究小组通过观察沙堆的形成过程可以发现，由漏斗落下的细沙总是在地面上形成一个小圆锥体，继续下落时，细沙沿圆锥体表面下滑，当圆锥体的母线与底面夹角达到一定角度时，细沙不再下滑，如此周而复始，使圆锥体状的沙堆不断增大，如图，由此研究小组得出结论，沙

　　　 堆的形成与沙粒之间的动摩擦因数有关。该小组只用一把

　　　 皮卷尺就测定了沙粒之间的动摩擦因数(假定最大静摩擦力等于滑动摩擦力)

　 (1)该小组必须测定的物理量是______________________________________________________________________。

　 (2)动摩擦因数与这些物理量之间的关系是___________________　 ______________。

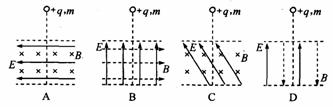

12、如图所示，虚线间空间存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场，有一个带正电小球(电量为+q，质量为m)从正交或平行的电磁场上方的某一高度自由落下，那么，带电小球可能沿直线通过下列的哪个电磁场(　 )

11、光滑平行导轨水平放置，导轨左端通过开关S与内阻不计、电动势为E的电源相连，一根质量为m、电阻为R的导体棒ab，用长为l的绝缘细线悬挂，悬线竖直时导体棒恰好与导轨良好接触且细线处于张紧状态，如图所示，系统空间有竖直方向的匀强磁场。当闭合开关S时，导体棒被向右摆出，摆到最大高度时，细线与竖直方向成角，则(　　　 )

A．磁场方向一定竖直向下　　 B．磁场方向一定竖直向上

C．导体棒离开导轨前电源提供的电能等于mgl(1 – cos)

D．导体棒离开导轨前电源提供的电能大于mgl(1 – cos

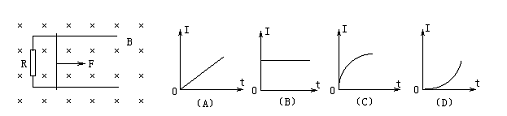

10、如图，平行导轨处于匀强磁场中，除电阻R外其余电阻不计，原来静止的导体棒受恒力F的作用而运动起来，对于感应电流的描述，下图中肯定错误的是：---------(　　 　　)

9、利用传感器和计算机可以研究快速变化的大小，实验时让某消防队员从一平台上跌落，自由下落2m后双脚触地，接着他用双腿弯曲的方法缓冲，使自身重心又下降了0. 5 m，最后停止，用这种方法获得消防队员受到地面冲击力随时间变化图线如图所示，根据图线所提供的信息以下判断错误的是(　 )

A．时刻消防员的速度最大　　 B．时刻消防员的动能为零

C．时刻消防员的动能为零　　 D．消防员在运动过程中机械能守恒

8、如图所示s-t图象和v-t图象中，给出四条曲线1、2、3、4代表四个不同物体的运动情况，关于它们的物理意义，下列描述正确的是

A．图线1表示物体做曲线运动

B．s-t图象中t₁时刻v₁ > v₂

C．v-t图象中0至t₃时间内4的平均速度大于3的平均速度

D．两图象中，t₂、t₄时刻分别表示2、4开始反向运动

7、如图所示，一质量为m的小物体以一定的速率滑到水平传送带上左端的A点，当传送带始终静止时，已知物体能滑过右端的B点，则下列判断正确的是(　 )

A．传送带若逆时针方向运行且保持速率不变，物体也能滑过B点

B．传送带若逆时针方向运行且保持速率不变，物体可能先向右做匀减速运动直到速度减为零，然后向左加速，因此不能滑过B点

C．传送带若顺时针方向运行，当其运行速率(保持不变)v=时，物体将一直做匀速运动滑过B点

D．传送带若顺时针方向运行，当其运行速率(保持不变)v>时，物体一定向右一直做匀加速运动滑过B点

6、由于万有引力定律和库仑定律都满足平方反比定律，因此引力场和电场之间有许多相似的性质，在处理有关问题时可以将它们进行类比．例如电场中反映各点电场强弱的物理量是电场强度，其定义式为．在引力场中可以有一个类似的物理量用来反映各点引力场的强弱．设地球质量为M，半径为R，地球表面处重力加速度为g，引力常量为G．如果一个质量为m的物体位于距地心2R处的某点，则下列表达式中能反映该点引力场强弱的是( 　)

A．　　　　　　　　　　 B．　　　　　　 C． 　　　　　　 D．

5、近代科学家预言有磁单极子存在(即单个的N极或S极)，假设有一个N极磁单极子存在，当它穿过一个竖直悬挂的超导线圈时如图所示，则不可能的是(　 　　　)

A．N极子穿过线圈后，线圈中(从左向右看)有逆时针方向的电流恒久存在

B．N极子穿过线圈后，线圈受水平向右的磁场力

C．N极子穿过线圈后，N极子动能保持不变

D．N极子穿过线圈后，N极子损失的动能大于线圈中储存的电能

4、电阻R与两个完全相同的二极管连成如图所示的电路，a、b端加上电
