17．(12分)如图所示是放置在竖直平面内的游戏滑轨，有一质量m=2kg的小球穿在轨道上滑轨由四部分粗细均匀的滑杆组成：水平直轨道AB；倾斜直轨道CD，长L=6m，与水平面间的夹角θ=37⁰；半径R₁=1m的圆弧轨道APC；半径R₂=3m的圆弧轨道BQED直轨道与圆弧轨道相切，切点分别为A、B、D、C，E为最低点倾斜直轨道CD与小球间的动摩擦因数为μ=2/3，其余部分均为光滑轨道，取g=10m/s² ,sin37⁰=0.6,cos37⁰=0.8现让小球从AB的正中央以初速度V₀=10m/s开始向左运动，问：

(1)第一次经过E处时，轨道对小球的作用力为多大？

(2)小球第一次回到出发点时的速度为多大？

(3)小球在运动过程中，损失的机械能最多为多少?

16.(10分)为了缩短下楼的时间，消防队员往往抱着竖直杆直接滑下，先以可能的最大加速度沿杆做匀加速直线运动(即自由落体运动)，再以可能的最大加速度沿杆做匀减速直线运动。假设一名质量m＝65kg、训练有素的消防队员(可视为质点)，在沿竖直杆无初速滑至地面的过程中，重心共下移了h＝11.4m，已知该队员与杆之间的滑动摩擦力最大可达到F_max＝975N，队员着地的速度不能超过6m/s，重力加速度g取10m/s²，竖直杆表面各处的粗糙程度相同，且忽略空气对该队员的作用力，求：

(1)该队员下滑过程中速度的最大值；

(2)该队员下滑过程的最短时间

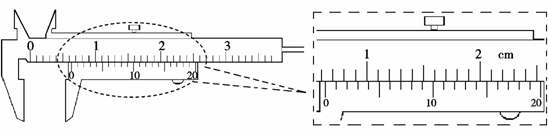

15．Ⅰ．(7分)(1)如图所示的游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。现用它测量一小球的直径，其读数是　　　　　　　　 mm。

(2) ①“探究求合力的方法”的实验操作如下：

a．在桌面上放一块方木板，在木板上铺一张白纸，把橡皮条一端固定在木板上的A点

　　 b．只用一个弹簧测力计，通过细绳把橡皮条的结点拉到同样的位置O，记下弹簧测力计的读数和细绳的方向，按同样比例做出这个力F的图示.

　c．改变两个力的大小，重做几次

　 d．记下两个弹簧测力计的读数及结点O的位置，描下两条细绳的方向，在纸上按比例做出F₁和F₂的图示

　　 e．用虚线把合力的箭头端分别与两个分力的箭头端连接，分析合力F与两个分力F₁、F₂之间可能存在什么关系。

　　 f．把两条细绳系在橡皮条的另一端，通过细绳用两个弹簧测力计互成角度拉橡皮条，橡皮条伸长，使结点到达某一位置O

　　 关于操作步骤，合理的排序是　　　　　　　　　　 。

　 ②在“验证力的平行四边形定则”的实验中，采取下列哪些措施并没有起到减小实验误差的作用　　　　　 。

A．两个分力F₁、F₂间夹角尽量大些　　

B．两个分力F₁、F₂的大小要尽量大些

　 C．拉橡皮条的细绳要稍长一些

D．实验前先把实验所用的两个弹簧测力计的钩子相互钩住，平放在桌子上，向相反方向拉动，检查读数是否相同，若不同进行调节，使之相同

Ⅱ．( 9分)图1为测量电阻的电路，R_x为待测电阻，R的阻值己知，R'为保护电阻，阻值未知，电源E的电动势未知，K₁、K₂均为单刀双掷开关，A为申流表，其内阻不计

(1) 按图1所示的电路，在图2的实物图上连线　

(2)测量R_x的步骤为：将K₂向d闭合，K₁向__________闭合，记下电流表读数l₁，再将K₂向c闭合，K₁________向闭合(填“a”或“b”)，记电流表读数I₂计算R_x的公式是R_x=__________

14．如图所示,当表面粗糙的传送带静止时,物块由传送带顶端A从静止开始滑到传送带底端B用的时间是t,则　　　　　　　　　　　　　　　　　　　 (　　　　 )

　A．当传送带向上运动时,物块由A滑到B的时间一定大于t

B．当传送带向上运动时,物块由A滑到B的时间一定等于t

C．当传送带向下运动时,物块由A滑到B的时间一定等于t

D．当传送带向下运动时,物块由A滑到B的时间一定小于t

13．如图所示的电路中，电源电动势为E，内电阻为r，平行板电容器C的两金属板水平放置，R₁和R₂为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流计，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态，则以下说法正确的是(　　　　 )

A．在P向上移动的过程中，A表的示数变大，油滴仍然静　　

止，G中有方向由a至b的电流

B．在P向上移动的过程中，A表的示数变小，油滴向上加速　

运动，G中有方向由b至a的电流

C．在P向下移动的过程中，A表的示数变大，油滴向下加速

运动，G中有由a至b的电流

D．在P向下移动的过程中，A表的示数变小，油滴向上加速运动，G中有由b至a的电流

12．如图所示，实线是电场中一簇方向已知的电场线，虚线是一个带电粒子通过该电场区域时的运动轨迹，a、b是运动轨迹上的两点，若带电粒子只受电场力作用，则下列判断不正确的是(　　　　 )

　 A．带电粒子带正电

　 B．带电粒子一定是从a向b运动的

　 C．带电粒子在b点的加速度大于在a点的加速度

　 D．带电粒子在b点的电势能大于在a点的电势能

11．质量为2kg的物体，放在动摩擦因数μ=0.1的水平面上，在水平拉力的作用下，由静止开始运动，水平拉力做的功W和物体发生的位移x之间的关系如图所示，g取10m/s²．则

A．此物体在AB段做匀加速直线运动

B．此物体在AB段做匀速直线运动

C．此物体在0A段做匀加速直线运动

D．此物体在0A段做匀速直线运动

10．从2003~2008年短短5年时间内，我国就先后成功发射了三艘载人飞船：“神舟五号”于2003年10月15日9时升空，飞行21小时11分，共计14圈后安全返回；“神舟六号”于2005年10月12日9时升空，飞行115小时32分，共计77圈后安全返回；“神舟七号”于2008年9月25日21时升空，飞行68小时27分，共计45圈后安全返回。三艘载人飞船绕地球运行均可看作匀速圆周运动，则下列判断正确的是(　　　　 )

A．它们绕地球飞行时所受的万有引力一定相等

B．可以认为它们绕地球飞行的线速度大小相同

C．它们在绕地球飞行的过程中，宇航员处于平衡状态

D．飞船中的宇航员可使用弹簧测力计来测量自身所受到的重力

9. 北京奥委会接受专家的建议，大量采用对环境有益的新技术，如奥运会场馆周围80﹪的路灯将利用太阳能发电技术，奥运会90﹪的洗浴热水将采用全玻璃真空太阳能集热技术。太阳能的产生是由于太阳内部高温高压条件下的核反应形成的，关于该核反应正确的说法(　　　 )

A．该核反应的方程可能是

B．该核反应的方程可能是

C．反应之所以释放出能量，是因为核子的平均质量较的大

D．反应之所以释放出能量，是因为核子的平均质量较的小

8．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频电源的两极相连接的两个D形金属盒，两盒间的狭缝中有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，则下列说法中正确的是(　　　　 )

A．只增大狭缝间的加速电压，可增大带电粒子射出时的动能

B．只增大狭缝间的加速电压，可增大带电粒子在回旋加速器中运　　　　

动的时间

C．用同一回旋加速器可以同时加速质子()和氚核()

D．只增大磁场的磁感应强度，可增大带电粒子射出时的动能
