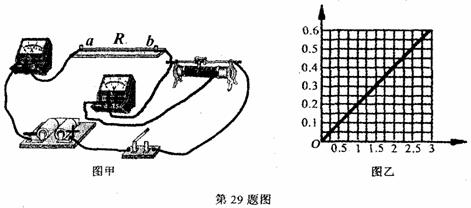

29．(7分)小明为了探究通过导体的电流与加在导体两端电压的关系，设计并连接了图甲所示的电路进行实验．实验中电压表的量程选用0-3V、电流表的量程选用0-0．6A、导体的电阻R阻值不变．

(1)当小明闭合开关时发现：电流表有示数，但电压表无示数．请你帮助小明检查电路，只要改动一根导线，就能使电压表显示加在导体两端的电压值．请你在图甲中和将应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．

(2)修正上述错误后小明又发现：无论滑动变阻器的滑片怎样滑动，都不能改变电流表、电压表的示数．请你帮助小明再次检查电路，只要改动另一根导线，当滑动变阻器的滑片移动时，即可改变两电表的示数．请你在图甲中将应改动的另一根导线上打“×”，并用笔画线代替导线画出正确的接法．

(3)修正上述两个错误后，小明按正确的电路进行测量，用两电表测出的数据，描绘出如图乙所示的图像，但不完整，请你在图乙上将小明遗漏的部分补上．

　　 (4)根据图像可知：通过导体的电流与加在导体两端的电压成 　▲ 　关系．

28．(6分)给你一张密度表和一个可沉于水中的小铁球，请你再自选其他器材，设计一个实验来判断该小铁球是实心的还是空心的?简述你的实验方案．　

　　 (1)主要器材： 　　　　　　▲　　　　　 　；

　　 (2)简要做法：　 　　　　　　▲　　　　　 　；

　　 (3)如何判断：　 　　　　　　▲ 　　　　　　．

27．(6分)上海世博会的主题是“城市，让生活更美好”．为了倡导低碳生活，太阳能热水器被广泛应用于现代生活．

　　 下表提供的是一装满水的太阳能热水器在太阳照射下的相关信息：

注：1L=10^－3m³

　　 请根据上表信息，通过计算回答问题．

　　 (1)热水器中水的质量为　 ▲　 kg；

　　 (2)热水器中的水需吸收的热量为　 ▲　 J；

　　 (3)热水器平均1h所接收的太阳能约为　 ▲　 J．

26．(8分)如图所示，斜面长S=10m，高h=4m．用沿斜面方向的推力F，将一个重

　 为100N的物体由斜面底端A匀速推到顶端B．运动过程中物体克服摩擦力

　 做了100J的功．求：

　 (1)运动过程中克服物体的重力做的功；

　 (2)斜面的机械效率；

　 (3)推力F的大小．

25．(6分)在如图所示的电路中，R₁=10，R₂=20，闭合开关后，电流表的示数

　　 为0．3A．求：

　　 (1)电阻R₁两端的电压；

　　 (2)通过电阻R₂的电流；

(3)电路消耗的总功率．

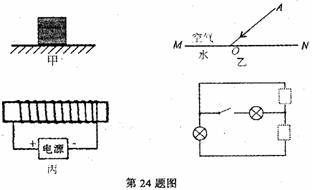

24．(8分)按照题目要求作图：

(1)如图甲所示，重为100N的物块静止在水平地面上．现用50N的水平推力向右推物块，画出物块所受重力G和推力F的示意图．

(2)如图乙所示，MN为空气与水的分界面，AO为入射光线，入射点为O，在图中画出折射光线并标出折射角．

(3)如图丙是一个通电螺线管．在图上标出通电螺线管绕线上的电流方向及通电螺线管的N极．

(4)如图丁所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．

23．按如图所示的电路图做测量小灯泡额定功率的实验时出现下列两

　　 种情况：

　　 (1)一位同学连接好电路，在闭合开关时发现小灯泡不亮，电流表

　　　 无示数，但电压表有示数．出现这种故障的原因是　 ▲　 ．

　 (2)另一位同学连接好电路，在闭合开关时发现小灯泡比正常工作

　　　 时亮，这说明他在闭合开关前没有　 ▲　 ．

22．在探究凸透镜成像规律时，调节凸透镜、光屏和烛焰，使它们的中心在同一直线上，并且大致在同一高度，当物距为20cm时，移动光屏，可在光屏上得到一个清晰的等大、倒立的实像．当物距为25cm时，移动光屏，可得到一个清晰的　 ▲　 、倒立的实像．当物距为5cm时，成　 ▲　 像，在放大镜和投影仪中，成像情况与此类似的是　 ▲　 ．
