英国物理学家汤姆孙（J.Jthomson,1856-1940）认为阴极射线是带电粒子流。如图是他当时使用的放电管的示意图。从阴极K发出的带电粒子通过小孔A、A’形成一条细细的射线。

(1)当M N之间未加电场时，射线不偏转射中P₁按图示方向施加电场E之后，射线发生偏转并击中荧光屏P₂点。由此你推断阴极射线带有什么性质的电荷？

(2)为了 抵消阴极射线的偏转，是它从P₂点回到P₁，此时，在M和N间的区域，再加上一个方向垂直于纸面的匀强磁场．这个磁场方向指向纸里还是指向纸外？

(3)调节磁场的强弱，当磁感应强度的大小为B时，亮点重新回到P₁点．求打在荧光屏P₁点的阴极射线粒子速度V的大小。

(4)去掉电场E只保留磁场B。由于磁场方向与射线运动方向垂直，阴极射线在M和N之间有磁场的区域形成半径r的圆弧，使得射线落在P₃点。试推导出电子的比荷q/m的表达式

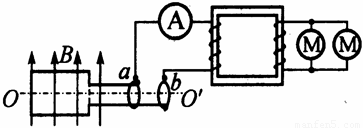

交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，一小型发电机的线圈共220匝，线圈面积S＝0.05m²，线圈转动的频率为50Hz，线圈内阻不计，磁场的磁感应强度B＝T。现用此发电机所发出交流电带动两个标有 “220V、11kW”的电机正常工作，需在发电机的输出端a、b与电机之间接一个理想变压器，电路如图 所示。求：

（1）发电机的输出电压为多少？

（2）变压器原副线圈的匝数比为多少？

（3）与变压器原线圈串联的交流电流表的示数为多少？

关于英国物理学家麦克斯韦对于物理学的贡献，说法正确的是：

A．给出了如何判断电磁感应中感应电流方向的法则

B．研究了带电粒子在磁场中运动的受力公式

C．通过实验测定了万有引力常量

D．提出了变化磁场可以产生感生电场的理论

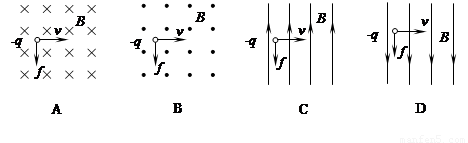

如图所示，带负电的粒子在匀强磁场中运动．关于带电粒子所受洛伦兹力的方向，下列各图中判断正确的：

如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况错误的是：

A．两悬线等长变短，θ角变小

B．棒中的电流变大，θ角变大

C．金属棒质量变大，θ角变大

D．磁感应强度变大，θ角变小

如图所示，接在理想变压器中的三个规格相同的灯泡a、b、c都正常发光，若仅将b、c改为串联，输入电压U不变，则此时三个灯泡的功率之比为：

A．1∶4∶4                              B．1∶1∶1

C．1∶2∶2                              D．4∶1∶1

某水电站，用总电阻为2.5Ω的输电线输电给500km外的用户，其输出电功率是3×10⁶kW。现用500kV电压输电，则下列说法正确的是：

A．输电线上输送的电流大小为2×10⁵A

B．输电线上由电阻造成的损失电压为15kV

C．若改用5kV电压输电，则输电线上损失的功率为9×10⁸kW

D．输电线上损失的功率为?P=U²/r，U为输电电压，r为输电线的电阻

如图所示，用粗细均匀的阻值为R的金属丝做成面积为S的圆环，它有一半处于匀强磁场中，磁场方向垂直纸面向里，磁场均匀变化，磁感应强度大小随时间的变化率为k（k>0），ab为圆环的一条直径，则下列说法正确的是：

A．圆环中产生顺时针方向的感应电流

B．圆环有扩张的趋势

C．图中a、b两点间的电压大小为kS

D．圆环中感应电流的大小为kS/2R

如图所示，在边长为a的正方形区域内有匀强磁场，磁感应强度为B，其方向垂直纸面向外，一个边长也为a的单匝正方形导线框架EFGH正好与上述磁场区域的边界重合，导线框的电阻为R．现使导线框以周期T绕其中心O点在纸面内匀速转动，经过导线框转到图中虚线位置，则在这时间内：

A．顺时针方向转动时，感应电流方向为E→F→G→H→E

B．平均感应电动势大小等于

C．平均感应电动势大小等于

D．通过导线框横截面的电荷量为

如图甲所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B，磁场方向相反，且与纸面垂直，磁场区域在x轴方向宽度均为a，在y轴方向足够宽。现有一高为a的正三角形导线框从图示位置开始向右匀速穿过磁场区域。若以逆时针方向为电流的正方向，在图乙中，线框中感应电流i与线框移动距离x的关系图象正确的是：

图甲

图乙
