如图所示，外电路接一个滑动变阻器，电源的电动势为E、内阻为r，当滑动变阻器的滑片P由A向B滑动时，电源消耗的总电功用W₁表示，滑动变阻器消耗的总电功用W₂表示，流过电源的电荷量用q表示．则关于W₁-q的图象和W₂-q的图象，与下面图象最接近的是（）

一质量为m的质点，系在轻绳的一端，绳的另一端固定在水平面上，水平面粗糙．此质点在该水平面上做半径为r的圆周运动，设质点的最初速率是v，当它运动一周时，其速率变为

A．当它运动一周时摩擦力做的功为

B．质点与水平面的动摩擦因数为

C．质点在运动了两个周期时恰好停止
D．当质点运动一周时的加速度大小为

现有两个边长不等的正方形ABCD和abcd，如图所示，且Aa、Bb、Cc、Dd间距相等．在AB、AC、CD、DB的中点分别放等量的正点电荷或负点电荷．则下列说法中正确的是（）

A．O点的电场强度和电势均为零
B．把一负点电荷沿着b→d→c的路径移动时，电场力做功为零
C．同一点电荷在a、d两点所受电场力相同
D．将一正点电荷由a点移到b点电势能减小

如图所示，一个边长为2L的等腰直角三角形ABC区域内，有垂直纸面向里的匀强磁场，其左侧有一个用金属丝制成的边长为L的正方形线框abcd，线框以水平速度v匀速通过整个匀强磁场区域，设电流逆时针方向为正．则在线框通过磁场的过程中，线框中感应电流i随时间t变化的规律正确的是（）

为了定性研究阻力（摩擦阻力和空气阻力）与速度的关系，某同学设计了如图所示的实验．接通打点计时器，将拴有金属小球的细线拉离竖直方向一个角度后由静止释放，小球撞击固定在小车右端的挡板，使小车和挡板在无动力条件下一起运动，打点计时器在纸带上打下了一系列的点，用刻度尺测出相邻两点间的距离，小车运动的加速度逐渐______（填“增大、减小或不变”），表明小车所受的阻力随速度的减小而______（填“增大、减小或不变”）．

用下列器材，测定小灯泡的额定功率．
A．待测小灯泡：额定电压6V，额定功率约为5W；
B．电流表：量程l.0A，内阻约为0.5Ω；
C．电压表：量程3V，内阻5kΩ；
D．滑动变阻器R：最大阻值为20Ω，额定电流1A；
E．电源：电动势10V，内阻很小；
F．定值电阻R（阻值10kΩ）；
G．开关一个，导线若干．
要求：①实验中，电流表应采用______接法（填“内”或“外”）；滑动变阻器应采用______接法（填“分压”或“限流”）．
②在方框中画出实验原理电路图．
③实验中，电压表的示数调为______V时，即可测定小灯泡的额定功率．

如图所示，固定斜面的倾角为θ，可视为质点的物体A与斜面之间的动摩擦因数为μ，轻弹簧下端固定在斜面底端，弹簧处于原长时上端位于B点．物体A的质量为m，开始时物体A到B点的距离为L．现给物体A一沿斜面向下的初速度v，使物体A开始沿斜面向下运动，物体A将弹簧压缩到最短后又恰好被弹回到B点．已知重力加速度为g，不计空气阻力，求此过程中：
（1）物体A向下运动刚到达B点时速度的大小
（2）弹簧的最大压缩量．

如图所示，在矩形ABCD区域内，对角线BD以上的区域存在有平行于AD向下的匀强电场，对角线BD以下的区域存在有垂直于纸面的匀强磁场（图中未标出），矩形AD边长为L，AB边长为2L．一个质量为m、电荷量为+q的带电粒子（重力不计）以初速度v从A点沿AB方向进入电场，在对角线BD的中点P处进入磁场，并从DC边上以垂直于DC边的速度离开磁场（图中未画出），求：
（1）电场强度E的大小和带电粒子经过P点时速度v的大小和方向；
（2）磁场的磁感应强度B的大小和方向．

物理-选修3-3
（1）下列说法中正确的是______
A．对于一定质量的理想气体，当温度升高时，分子的平均动能增大，则气体的压强一定增大
B．对于一定质量的理想气体，当体积减小时，单位体积的分子数增多，则气体的压强一定增大
C．压缩一定质量的理想气体，其内能一定增加
D．分子a从很远处趋近固定不动的分子b，当分子a运动到与分子b的相互作用力为零时，分子a的动能一定最大
（2）某地区空气污染较严重，一位同学受桶装纯净水的启发，提出用桶装的净化压缩空气供气，设每人1min内呼吸16次，每次吸入1atm的净化空气500mL，而每个桶能装10atm的净化空气20L，假定这些空气可以全部被吸收，设温度不变，估算一下每人每天需要吸多少桶净化空气．

物理-选修3-4

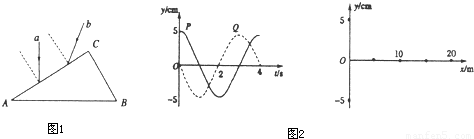

（1）如图1所示，两束单色光a、b分别照射到玻璃三棱镜AC面上，穿过三棱镜后互相平行，则______
A．a光频率高
B．b光频率高
C．a光穿过棱镜时间短
D．b光穿过棱镜时间短
（2）P、Q是一列简谐横波中的两质点，P、Q两点的平衡位置相距15m，各自的振动图象如图2所示．
①此列波的频率是多少？
②如果P比Q离波源近，且P点和Q点平衡位置间的距离小于1个波长，画出t=0时刻P、Q间的波形图，在图上标出P、Q点，并求出波速．
