如图中K、L、M为静电场中的三个相距很近的等势面（K、M之间无电荷）．一带电粒子射入此静电场中后，依a→b→c→d→e轨迹运动．已知电势UK＜UL＜UM．下列说法中正确的是（ ）
（1）兴趣小组为测一遥控电动小车的额定功率，进行了如下实验：
①用天平测出电动小车的质量为0.40kg；
②将电动小车、纸带和打点计时器按图1所示安装；
③接通打点计时器（其打点时间间隔为0.02s）；
④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器（设小车在整个过程中所受的阻力恒定）．°
在上述过程中，打点计时器在纸带上所打的部分点迹记录了小车停止之前的运动情况，如图2所示．
请你分析纸带数据，回答下列问题：
①该电动小车运动的最大速度为______m/s；
②该电动小车关闭电源后的加速度大小为______m/s2；
③该电动小车的额定功率为______W．
（2）影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减少．某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．
①为完成实验，请连接如图的实物．
②实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是金属材料还是半导体材料？答：______．
③把元件Z接入如图所示的电路中，当电阻R的阻值为R1=2Ω时，电流表的读数为1.25A；当电阻R的阻值为R2=3.6Ω时，电流表的读数为0.80A．结合上表数据，求出电池的电动势为______V，内阻为______Ω．（不计电流表的内阻）
（3）某同学通过实验研究小灯泡的电流与电压的关系．可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．
①实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而______（填“增大”、“减小”或“不变”）．
②根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）．
③若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是______W．（电压表和电流表均视为理想电表）
0 70108 70116 70122 70126 70132 70134 70138 70144 70146 70152 70158 70162 70164 70168 70174 70176 70182 70186 70188 70192 70194 70198 70200 70202 70203 70204 70206 70207 70208 70210 70212 70216 70218 70222 70224 70228 70234 70236 70242 70246 70248 70252 70258 70264 70266 70272 70276 70278 70284 70288 70294 70302 176998
①用天平测出电动小车的质量为0.40kg；
②将电动小车、纸带和打点计时器按图1所示安装；
③接通打点计时器（其打点时间间隔为0.02s）；
④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器（设小车在整个过程中所受的阻力恒定）．°
在上述过程中，打点计时器在纸带上所打的部分点迹记录了小车停止之前的运动情况，如图2所示．
请你分析纸带数据，回答下列问题：
①该电动小车运动的最大速度为______m/s；
②该电动小车关闭电源后的加速度大小为______m/s2；
③该电动小车的额定功率为______W．
（2）影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减少．某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．
①为完成实验，请连接如图的实物．
②实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是金属材料还是半导体材料？答：______．
| U/V | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.50 | 1.60 | |
| I/A | 0.20 | 0.45 | 0.80 | 1.25 | 1.80 | 2.80 | 3.20 |
（3）某同学通过实验研究小灯泡的电流与电压的关系．可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．
①实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而______（填“增大”、“减小”或“不变”）．
②根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）．
③若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是______W．（电压表和电流表均视为理想电表）
=1×109 C/kg带正电的粒子，粒子的运动轨迹在纸面内，一个速度方向沿y轴正方向射入磁场的粒子，恰能从磁场与电场的相切处进入电场．不计重力及阻力的作用．求：

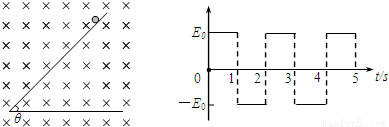

．在竖直方向存在交替变化的匀强电场（竖直向上为正），电场大小为E=
．一倾角为θ、长度足够的光滑绝缘斜面放置在此空间．斜面上有一质量为m，带电量为-q的小球，从t=0时刻由静止开始沿斜面下滑，设第5秒内小球不会离开斜面，重力加速度为g．求：
[物理--物理3-4]
如图所示，一束光线以60°的入射角射到一水平放置的平面镜上，反射后在上方与平面镜平行的光屏上留下一光点P，现在将一块上下两面平行的透明体平放在平面镜上，则进入透明体的光线经平面镜反射后再从透明体的上表面射出，打在光屏上的P′点（图中未标出），与原来P点相比向左平移了3.46cm，已知透明体对光的折射率为
．求光在透明体里运动的时间．
