一列简谐横波以1m/s的速度沿绳子由A向B传播，质点A、B间的水平距离x=3m，如图甲所示．若t=0时质点A刚从平衡位置开始向上振动，其振动图象如图乙所示，则B点的振动图象为（ ）
区域有光射出（不考虑光反射后的折射光线）．若将a平行光换成b平行光，发现光从AB弧上射出的范围增大．下列说法正确的是（ ）
在倾角为θ足够长的光滑斜面上，存在着两个磁感应强度相等的匀强磁场，磁场方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L，如图所示．一个质量为m、电阻为R、边长也为L的正方形线框在t=0时刻以速度v进入磁场，恰好做匀速直线运动．若经过时间t，线框ab边到达gg′与ff′中间位置时，线框又恰好做匀速运动，则下列说法正确的是（ ）
如图所示，三维坐标系O-xOy的z轴方向竖直向上，所在空间存在y轴正方向的匀强电场，一质量为m、电荷量为+q的小球从z轴上的A点以速度v水平抛出，A点坐标为（0，0，l），重力加速度为g，场强E=
．下列说法中不正确的是（ ）
，l，0）
D．Wccv3
我们知道，将两个金属电极锌、铜插入一个水果中就可以做成一个水果电池（如图所示）．现要测量水果电池的电动势和内阻，两位同学采用不同的方法进行探究．
（1）甲同学用量程为0～1V、内阻约10kΩ的电压表测水果电池的电压时读数为0.74V；用欧姆表直接测水果电池的两极，读得此时的读数为9kΩ；用灵敏电流表直接接水果电池的两极，测得电流为0.55mA．甲同学通过自己的分析认为该水果电池的电动势为0.74V，由全电路欧姆定律得内阻为
，此结果与欧姆表测量结果相差很大．请你帮助分析出现这个差距的原因．（只要说出其中的两点即可）①______；②______．

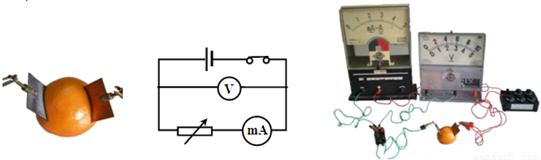

（2）乙同学利用课本上介绍的伏安法测水果电池的电动势和内阻，电路图和实物图如图所示．
下表是测量某一水果电池时记录的数据．
请你根据测量数据在答题卷相应位置的坐标纸中描点，并作出U随I变化的关系图象．由图象求出电流小于0.3mA时水果电池的电动势为______V，内阻为______Ω．
0 69951 69959 69965 69969 69975 69977 69981 69987 69989 69995 70001 70005 70007 70011 70017 70019 70025 70029 70031 70035 70037 70041 70043 70045 70046 70047 70049 70050 70051 70053 70055 70059 70061 70065 70067 70071 70077 70079 70085 70089 70091 70095 70101 70107 70109 70115 70119 70121 70127 70131 70137 70145 176998
（1）甲同学用量程为0～1V、内阻约10kΩ的电压表测水果电池的电压时读数为0.74V；用欧姆表直接测水果电池的两极，读得此时的读数为9kΩ；用灵敏电流表直接接水果电池的两极，测得电流为0.55mA．甲同学通过自己的分析认为该水果电池的电动势为0.74V，由全电路欧姆定律得内阻为
，此结果与欧姆表测量结果相差很大．请你帮助分析出现这个差距的原因．（只要说出其中的两点即可）①______；②______．（2）乙同学利用课本上介绍的伏安法测水果电池的电动势和内阻，电路图和实物图如图所示．
下表是测量某一水果电池时记录的数据．
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 电压U/V | 0.320 | 0.340 | 0.396 | 0.440 | 0.460 | 0.500 | 0.520 | 0.570 | 0.610 |
| 电流I/mA | 0.460 | 0.400 | 0.322 | 0.270 | 0.238 | 0.204 | 0.180 | 0.132 | 0.100 |
