如图所示，R₁为滑动变阻器，R₂、R₃为定值电阻，r为电源内阻．闭合开关S后，在滑动触头P由a端滑向b端的过程中，表述正确的是（）

A．路端电压变小
B．电流表的示数变大
C．电源内阻消耗的功率变小
D．电源输出功率可能变大

如图所示，水平虚线上有两个等量异种点电荷A、B，M、N是AB的垂线上两点，且AO＞OB，2ON=OM．虚线的曲线表示空间中部分等势线的分布．一个带正电的试探电荷在空间中运动的轨迹如图中实线所示，设M、N两点的场强大小分别E_M、E_N，电势分别为φ_M、φ_N，则下列判断正确的是（）

A．A点电荷一定带正电
B．试探电荷在M处的电势能小于N处的电势能
C．φ_M小于φ_N
D．U_MN=U_NO

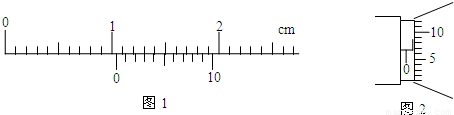

（1）在用单摆测定重力加速度的实验中，用游标为10分度的卡尺测量摆球的直径，示数如图1所示，读数为______cm．
（2）在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图2所示，读数为______mm．

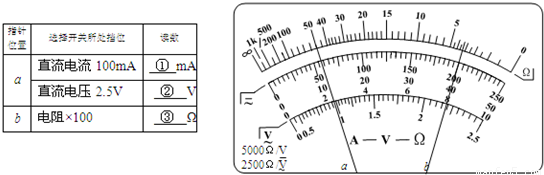

（3）、用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示．若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数是多少？①______②______③______

在做“描绘小灯泡的伏安特性曲线”实验时，所用器材有：电动势为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线．要求能测出尽可能多组数据，如图所示是没有连接完的实物电路．（已连接好的导线有a、b、c、d、e、f六根）

（1）请你用笔画线代替导线，将实物电路连接完整；
（2）连好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表几乎不偏转，则故障的原因可能是______；
（3）排除故障后比和开关，移动滑片P到某处，电压表的示数为2.2V，在要测量小灯泡的额定功率，应将滑片P向______端滑动（选填“左”“右”）；
（4）通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图所示的U-I图线．根据U-I图线提供的信息，可计算出小灯泡的额定功率是______W．
（5）图线是曲线而不是过原点的直线，原因是______．

如图M表示绕阻（电动机内的线圈的电阻）r=1Ω的电动机，电压表和电流表均为理想电表．闭合开关S，当调节滑动变阻器阻值为R₁=1Ω时，电压表和电流表读数分别为2V、0.5A，当调节滑动变阻器阻值R₂=0.5Ω时，电压表和电流表读数分别为2.1V、0.6A．求电源电动势E和内阻r．

如图所示一半径为R=2.5m的内壁光滑绝缘的圆环竖直放置，环内有一质量为m=0.01kg、电荷量q=-0.2C的带电小球（可视为质点），在空间中存在竖直纸面向外的匀强磁场，磁感应强度为B=0.5T．图中虚线PQ为圆环竖直方向的一条直径．现让小球从与圆心O等高处的M点以某一初速度竖直向下开始运动，恰好能通过圆环的最高点P．求小球在最低点对圆环的压力大小及方向．

如图所示，真空中存在空间范围足够大的、方向水平向右的匀强电场，在电场中，一个质量为m、带电量为q的粒子从O点出发，初速度的大小为v，在重力和电场力的共同作用下恰能沿与场强的反方向成θ角做匀减速直线运动，求：
（1）匀强电场的场强的大小；
（2）粒子运动的最高点与出发点之间的电势差．

平面直角坐标系xOy中，第Ⅰ象限存在沿y轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度大小为B．一质量为m、电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v垂直于y轴射入电场，经x轴上的N点与x轴正方向成60°角射入磁场，最后从y轴负半轴上的P点与y轴正方向成60°角射出磁场，如图所示．不计粒子重力，求
（1）粒子在磁场中运动的轨道半径R；
（2）匀强电场的场强大小E．

下列关于重力和重心的说法中正确的是（）
A．物体本身就有重力，所以重力没有施力物体
B．形状规则的物体的重心，一定在它的几何中心上
C．重力的方向总是和支持重物的支持面垂直的
D．在地面上同一地点，物体的质量越大，它所受到的重力也越大

一本书放在水平桌面上，下列说法正确的是（）
A．书的重力就是书对桌面的压力
B．书对桌面的压力与桌面对书的支持力平衡
C．书的重力与桌面对书的支持力是书与桌面间的相互作用力
D．书对桌面的压力是由于书的形变而产生的
