如图所示，绝缘杆两端固定带电小球A和B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用．初始时杆与电场线垂直，将杆右移的同时顺时针转过90°，发现A、B两球电势能之和不变．根据如图给出的位置关系，下列说法正确的是（）

A．A一定带正电，B一定带负电
B．A、B两球带电量的绝对值之比q_A：q_B=1：2
C．A球电势能一定增加
D．电场力对A球和B球都不做功

光滑平行金属导轨M、N水平放置，导轨上放置着一根与导轨垂直的导体棒PQ．导轨左端与由电容为C的电容器、单刀双掷开关和电动势为E的电源组成的电路相连接，如图所示．在导轨所在的空间存在方向垂直于导轨平面的匀强磁场（图中未画出）．先将开关接在位置a，使电容器充电并达到稳定后，再将开关拨到位置b．导体棒将会在磁场的作用下开始向右运动，设导轨足够长．则以下说法中正确的是（）

A．空间存在的磁场方向竖直向下
B．导体棒向右做匀加速运动
C．当导体棒向右运动的速度达到最大时，电容器的电荷量为零
D．导体棒运动的过程中，通过导体棒的电荷量Q＜CE

多用电表是实验室和生产实际中常用的测量仪器．使用多用电表测某段导体的电阻．
（1）主要的操作过程分以下三个步骤，请填写第②步操作．
①将红、黑表笔分别插入多用电表的“+”、“-”插孔；选择电阻档“×10”；
②______；
③把红、黑表笔分别与导体的两端相接，读取导体的电阻．
（2）采用上述的操作步骤后，多用表的示数如图所示．则该段导体的电阻测量值为______Ω．

有一个电阻R_x，其阻值大约为20Ω，现要更精确地测量其电阻，手边现有器材如下：
A．电源E（电动势12.0V，内阻0.5Ω）；
B．电压表（0～3～15V，内阻大于3kΩ）；
C．电流表（0～0.6～3A，内阻小于1Ω）；
D．滑动变阻器R₁（0～10Ω，2.0A）；
E．滑动变阻器R₂（0～1750Ω，0.3A）；
F．开关S和导线若干．
（1）滑动变阻器应选用______（选填“R₁”或“R₂”）．连接电路时，电压表的量程应选______V，电流表的量程应选______A．
（2）请在方框中画出实验电路图．

某同学对实验室的一个多用电表中的电池进行更换时，发现里面除了一节1.5V的干电池外，还有一个方形的层叠电池．为了测定层叠电池的电动势和内电阻，实验室中提供如下器材：
A．电流表A₁（满偏电流l0mA，内阻10Ω）；
B．电流表A₂ （0～0.6～3A，内阻未知）；
C．滑动变阻器R（0～100Ω）；
D．定值电阻R（阻值990Ω）；
E．开关S与导线若干．

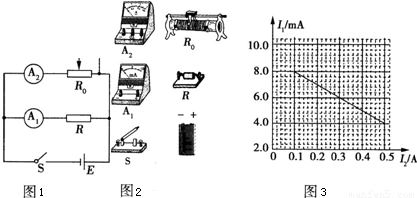

（1）该同学根据现有的实验器材，设计了如图所示的电路，请你按照电路图在图中完成实物连线

（2）该同学根据上述设计的实验电路测出多组数据，绘出如图所示的I₁一I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数），则由图线可似得到被测电池的电动势E=______V，内阻r=______Ω．（保留两位有效数字）

在水平放置的两块金属板AB上加不同电压，可以使从炽热的灯丝释放的电子以不同速度沿直线穿过B板中心的小孔O进入宽度为L的匀强磁场区域，匀强磁场区域的磁感应强度为B，方向垂直纸面向里．若在A、B两板间电压为U_O时，电子不能穿过磁场区域而打在B板延长线上的P点，如图所示．已知电子的质量为m，电荷量为e，并设电子离开A板时的初速度为零．
（1）求A、B两板间的电压为U时，电子穿过小孔O的速度大小v；
（2）求P点距小孔D的距离x；
（3）若改变A、B两板间的电压，使电子穿过磁场区域并从边界MN上的Q点射出，且从Q点穿出时速度方向偏离v方向的角度为θ，则AB两板间电压U为多大？

如图甲所示，在一个正方形金属线圈区域内，存在着磁感应强度B随时间变化的匀强磁场，磁场的方向与线圈平面垂直．金属线圈所围的面积S=200cm²，匝数n=1000，线圈电阻r=1.0Ω．线圈与电阻R构成闭合回路，电阻R=4.0Ω．匀强磁场的磁感应强度随时间变化的情况如图乙所示，求：
（1）在t=2.0s时刻，通过电阻R的感应电流的大小；
（2）在t=2.0s时刻，电阻R消耗的电功率；
（3）0～6.0s内整个闭合电路中产生的热量．

静电喷漆技术具有效率高，浪费少，质量好，有利于工人健康等优点，其装置示意图如图所示．A、B为两块平行金属板，间距d=0.30m，两板间有方向由B指向A、电场强度E=1.0×10³N/C的匀强电场．在A板的中央放置一个安全接地的静电油漆喷枪P，油漆喷枪的半圆形喷嘴可向各个方向均匀地喷出带电油漆微粒，油漆微粒的质量m=2.0×10-¹⁵kg、电荷量为q=-2.0×10^-16C，喷出的初速度v=2.0m/s．油漆微粒最后都落在金属板B上．微粒所受重力和空气阻力以及微粒之间的相互作用力均可忽略．试求：
（1）微粒落在B板上的动能；
（2）微粒从离开喷枪后到达B板所需的最短时间；
（3）微粒最后落在B板上所形成图形的面积．

在真空中水平放置平行板电容器，两极板间有一个带电油滴，电容器两板间距为d，当平行板电容器的电压为U时，油滴保持静止状态，如图所示．当给电容器突然充电使其电压增加△U₁，油滴开始向上运动；经时间△t后，电容器突然放电使其电压减少△U₂，又经过时间△t，油滴恰好回到原来位置．假设油滴在运动过程中没有失去电荷，充电和放电的过程均很短暂，这段时间内油滴的位移可忽略不计．重力加速度为g．试求：
（1）带电油滴所带电荷量与质量之比；
（2）第一个△t与第二个△t时间内油滴运动的加速度大小之比；
（3）△U₁与△U₂之比．

磁悬浮列车是一种高速运载工具，它由两个系统组成．一是悬浮系统，利用磁力使车体在轨道上悬浮起来从而减小阻力．另一是驱动系统，即利用磁场与固定在车体下部的感应金属线圈相互作用，使车体获得牵引力，图22就是这种磁悬浮列车电磁驱动装置的原理示意图．即在水平面上有两根很长的平行轨道PQ和MN，轨道间有垂直轨道平面的匀强磁场B₁和B₂，且B₁和B₂的方向相反，大小相等，即B₁=B₂=B．列车底部固定着绕有N匝闭合的矩形金属线圈abcd（列车的车厢在图中未画出），车厢与线圈绝缘．两轨道间距及线圈垂直轨道的ab边长均为L，两磁场的宽度均与线圈的ad边长相同．当两磁场B_l和B₂同时沿轨道方向向右运动时，线圈会受到向右的磁场力，带动列车沿导轨运动．已知列车车厢及线圈的总质量为M，整个线圈的总电阻为R．
（1）假设用两磁场同时水平向右以速度v作匀速运动来起动列车，为使列车能随磁场运动，列车所受的阻力大小应满足的条件；
（2）设列车所受阻力大小恒为f，假如使列车水平向右以速度v做匀速运动，求维持列车运动外界在单位时间内需提供的总能量；
（3）设列车所受阻力大小恒为f，假如用两磁场由静止开始向右做匀加速运动来起动列车，当两磁场运动的时间为t₁时，列车正在向右做匀加速直线运动，此时列车的速度为v₁，求两磁场开始运动到列车开始运动所需要的时间t．
