如图所示，在水平面内的直角坐标系xoy中有一光滑金属导轨AOC，其中曲线导轨OA 满足方程y=Lsinkx，长度为

的直导轨OC与x 轴重合，整个导轨处于竖直向上的匀强磁场中．现有一长为L的金属棒从图示位置开始沿x轴正方向做匀速直线运动，已知金属棒单位长度的电阻为R，除金属棒的电阻外其余电阻均不计，棒与两导轨始终接触良好，则在金属棒运动的过程中，它与导轨组成的闭合回路（）

A．消耗的电功率逐渐减小
B．消耗的电功率逐渐增大
C．电流逐渐减小
D．电流逐渐增大

一块多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很大，如图中虚线位置．为了较准确地进行测量，应换到______挡，换挡后需要先进行______的操作，再进行测量．若正确操作后进行测量时表盘的示数如图，则该电阻的阻值是______Ω．

有一只小灯泡，额定电压为6V，额定功率约为3W，请用下列器材测定小灯泡的额定功率：
电流表A：量程0～0.6A、内阻约为0.5Ω
电压表V：量程0～3V、内阻R_V=5kΩ
滑动变阻器R：阻值范围0～20Ω、额定电流为1A
定值电阻R：阻值R=10kΩ
电源E：电动势约为10V、内阻很小
开关S一个，导线若干
（1）请在虚线框内画出利用本题提供的器材所设计的实验电路图（标注所用器材的符号）；
（2）实验中，电压表的示数应调为______V，若此时电流表示数为 0.48A，则小灯泡的额定功率为______W．

如图所示，一小型发电机内有n=100匝矩形线圈，线圈面积S=0.10m²，线圈电阻可忽略不计．在外力作用下矩形线圈在B=0.10T匀强磁场中，以恒定的角速度ω=100π rad/s绕垂直于磁场方向的固定轴OO′匀速转动，发电机线圈两端与R=100Ω的电阻构成闭合回路．求：
（1）线圈转动时产生感应电动势的最大值；
（2）从线圈平面通过中性面时开始，线圈转过90°角的过程中通过电阻R横截面的电荷量；
（3）线圈匀速转动10s，电流通过电阻R产生的焦耳热．（计算结果保留二位有效数字）

如图所示，在空间有一坐标系xoy，直线OP与x轴正方向的夹角为30°，第一象限内有两个方向都垂直纸面向外的匀强磁场区域I和II，直线OP是他们的边界，OP上方区域I中磁场的磁感应强度为B．一质量为m，电荷量为q的质子（不计重力）以速度v从O点沿与OP成30°角的方向垂直磁场进入区域I，质子先后通过磁场区域I和II后，恰好垂直打在x轴上的Q点（图中未画出），试求：
（1）区域II中磁场的磁感应强度大小；
（2）Q点的坐标．

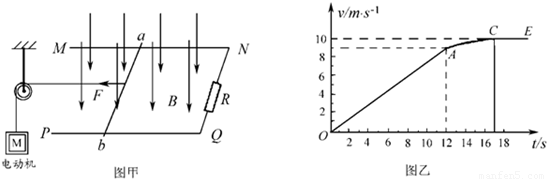

如图甲所示，空间存在B=0.5T、方向竖直向下的匀强磁场，MN、PQ是处于同一水平面内相互平行的粗糙长直导轨，间距L=0.2m，R是连接在导轨一端的电阻，ab是跨接在导轨上质量为m=0.1kg的导体棒．从零时刻开始，通过一小型电动机对ab棒施加一个牵引力，方向水平向左，使其从静止开始沿导轨做加速运动，此过程中棒始终保持与导轨垂直且接触良好．图乙是棒的v-t图象，其中OA段是直线，AC段是曲线，CE段是平行于t轴的直线，小型电动机在12s末达到额定功率P=4.5W，此后保持功率不变，在t=17s时，导体棒达到最大速度10m/s．除R外，其余部分电阻均不计，g=10m/s²．
（1）求导体棒ab在0-12s内的加速度大小；
（2）求导体棒与导轨间的动摩擦因数μ及电阻R的阻值；
（3）若导体棒ab从0-17s内共发生位移102m，试求12-17s内，R上产生的焦耳热量是多少．

竖直放置的平行金属板M、N相距d=0.2m，板长L=5m，板间有竖直向下的匀强磁场，磁感应强度B=0.5T，极板按如图所示的方式接入电路．足够长的、间距为L=1m的光滑平行金属导轨CD、EF水平放置，导轨间有竖直向下的匀强磁场，磁感应强度也为B．电阻为r=1Ω的金属棒ab垂直导轨放置且与导轨接触良好．已知滑动变阻器的总阻值为R=4Ω，滑片P的位置位于变阻器的中点．有一个质量为m=1.0×10^-8kg、电荷量为q=+2.0×10^-5C的带电粒子，从两板中间左端沿中心线水平射入场区．不计粒子重力．
（1）若金属棒ab静止，求粒子初速度v多大时，可以垂直打在金属板上？
（2）当金属棒ab以速度v匀速运动时，让粒子仍以相同初速度v射入，且从两板间沿直线穿过，求金属棒ab运动速度v的大小和方向．
（3）若将极板M、N间的磁场撤掉，其他条件不变，仍让粒子以相同初速度v射入，要使粒子能打在极板上，则金属棒ab匀速运动的速度v至少多大？

下列说法中正确的是（）
A．电场并不是客观存在的物质
B．电场对放入其中的电荷有力的作用
C．描述电场的电场线是客观存在的
D．描述电场的等势面是客观存在的

一根粗细均匀的镍铬丝的横截面的直径为d，电阻是R，把它拉制成直径是

的均匀细丝后，它的电阻变成（）
A．

R
B．10000R
C．

P、Q两电荷的电场线分布如图所示，c、d为电场中的两点．一个离子从a运动到b（不计重力），轨迹如图所示．则下列判断正确的是（）
A．P带负电
B．c、d两点电势相等
C．离子在运动过程中受到P的吸引
D．离子从a到b，电场力做正功
