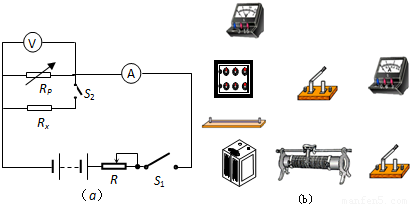

某同学用下列器材测量一电阻丝的电阻R_x：电源E，适当量程的电流表电压表各一只，滑线变阻器R，电阻箱R_P，开关S₁、S₂，导线若干．他设计的电路图如图（a）所示，具体做法：先闭合S₁，断开S₂，调节R和R_P，使电流表和电压表示数合理，记下两表示数为I₁，U₁；再保持R_P阻值不变，闭合S₂，记下电流表和电压表示数为I₂、U₂．
（1）请你帮他按电路图在实物图（b）上连线；
（2）写出被测电阻R_x=______（用两电表的读数I₁、U₁和I₂、U₂表示）；
（3）此实验中因电流表、电压表都不是理想电表，则使被测电阻R_x的测量值______真实值（选填“大于、小于或等于”）．

如图所示，长为L的木板静止在光滑水平面上，小木块放置在木板的右端，木板和小木块的质量均为m，小木块的带电量为+q，木板不带电，小木块与木板之间的动摩擦因数为μ，整个空间存在着方向垂直纸面向里、磁感应强度大小为B的匀强磁场．现对木板施加一个方向水平向右、大小为μmg的恒力F，当作用时间为t时，小木块速度刚好达到

且正好滑至木板中央，求：
（1）t时刻时，木板的加速度大小为多少？
（2）恒力作用多长时间时，小木块和木板之间开始发生相对滑动（设最大静摩擦力等于滑动摩擦力）？

如图，质量m、带电+q的小球套在绝缘杆上，杆与水平面成θ角，球杆间摩擦系数为μ，且有μsinθ＞cosθ，杆又放在竖直的平板AB之间，AB间距离为d，并和变阻器及电源相连，变阻器总电阻为R，电源内阻为r．求：
（1）当滑动触头P位于a点时，小球沿杆下滑的加速度为多少？当P由a滑向b时，小球加速度如何变化？
（2）若当P位于变阻器中间时，小球沿杆下滑的加速度恰好达到最大，求这最大加速度值及电源电动势值．

如图，半径R=0.9m的四分之一圆弧形光滑轨道竖直放置，圆弧最低点L=1m的水平面相切于B点，BC离地面高h=0.45m，C点与一倾角为θ=30°的光滑斜面连接，质量m=1.0kg的小滑块从圆弧顶点D由静止释放，已知滑块与水平面间的动摩擦因数µ=0.1，取g=10m/s²．求：
（1）小滑块刚到达圆弧的B点时对圆弧的压力；
（2）小滑块到达C点时速度的大小；
（3）小滑块从C点运动到地面所需的时间．

如图所示，真空室内存在宽度为d=8cm的匀强磁场区域，磁感应强度B=0.332T，磁场方向垂直于纸面向里；ab、cd足够长，cd为厚度不计的金箔，金箔右侧有一匀强电场区域，电场强度E=3.32×10⁵N/C；方向与金箔成37°角．紧挨边界ab放一点状α粒子放射源S，可沿纸面向各个方向均匀放射初速率相同的α粒子，已知：α粒子的质量m=6.64×10^-27kg，电荷量q=3.2×10^-19C，初速度v=3.2×10⁶m/s．（sin37°=0.6，cos37°=0.8）求：
（1）α粒子在磁场中作圆周运动的轨道半径R；
（2）金箔cd被α粒子射中区域的长度L；
（3）设打在金箔上d端离cd中心最远的α粒子穿出金箔进入电场，若穿出金箔时速度方向与射入金箔时速度方向相同，在电场中运动通过N点，SN⊥ab且SN=40cm，则此α粒子从金箔上穿出时，损失的动能△E_K为多少？

关于物理学研究方法，以下说法错误的是（）
A．在用实验探究加速度、力和质量三者之间的关系时，采用控制变量法
B．伽利略对自由落体运动的研究，以及理想斜面实验探究力和运动的关系时，采用实验归纳法
C．某些情况下，不考虑物体的大小和形状，突出质量要素，把物体看做质点；点电荷类似力学中的质点，也是一种理想化的物理模型
D．在利用速度-时间图象推导匀变速直线运动的位移公式时，把运动过程无限划分，采用微元法

对质点运动的描述，以下说法正确的是（）
A．平抛运动是加速度每时每刻都改变的运动
B．匀速圆周运动是加速度不变的运动
C．某时刻质点的加速度为零，则此时刻质点的速度一定为零
D．某时刻质点的加速度为零，则此时刻质点的速度不一定为零

如图所示，匀速转动的水平圆盘上放置着一个物体A，物体距圆盘圆心O的距离为r，物体随着圆盘一起做匀速圆周运动，下列说法中正确的是（）

A．物体A所受合力保持不变
B．物体A的向心加速度保持不变
C．物体A的线速度保持不变
D．物体A的角速度保持不变

平抛运动可以分解为水平和竖直方向的两个直线运动，在同一坐标系中作出这两个分运动的v-t图线，如图所示，若平抛运动的时间大于2t₁则下列说法中正确的是（）

A．图线2表示竖直分运动的v-t图线
B．t₁时刻的速度方向与初速度方向夹角为30°
C．t₁时刻的位移方向与初速度方向夹角的正切为

D．2t₁时刻的位移方向与初速度方向夹角为60°

如图所示，某人正通过定滑轮用不可伸长的轻质细绳将质量为m的货物提升到高处．已知人拉绳的端点沿平面向右运动，若滑轮的质量和摩擦均不计，则下列说法中正确的是（）

A．人向右匀速运动时，绳的拉力T大于物体的重力mg
B．人向右匀速运动时，绳的拉力T等于物体的重力mg
C．人向右匀加速运动时，物体做加速度增加的加速运动
D．人向右匀加速运动时，物体做加速度减小的加速运动
