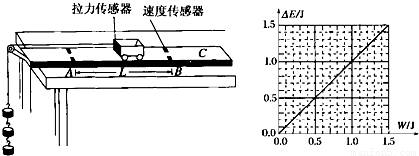

某实验小组利用拉力传感器和速度传感器探究“动能定理”.如图,他们将拉力传感器固定在小车上,用不可伸长的细线将其通过一个定滑轮与钩码相连,用拉力传感器记录小车受到拉力的大小.在水平桌面上相距50.0cm的A、B两点各安装一个速度传感器,记录小车通过A、B时的速度大小.小车中可以放置砝码.

(1)实验主要步骤如下:
①测量小车和拉力传感器的总质量M′;把细线的一端固定在拉力传感器上,另一端通过定滑轮与钩码相连;正确连接所需电路;
②将小车停在C点,释放小车,小车在细线拉动下运动,记录细线拉力及小车通过A、B时的速度.
③在小车中增加砝码,或 ,重复②的操作.
(2)下表是他们测得的一组数据,其中M是M′与小车中砝码质量之和,|
-v12|是两个速度传感器记录速度的平方差,可以据此计算出动能变化量△E,F是拉力传感器受到的拉力,W是F在A、B间所做的功.表格中的△E3= ,W3= .(结果保留三位有效数字)
(3)根据表,我们在图中的方格纸上作出△E-W图线如图所示,它说明了 .
0 62984 62992 62998 63002 63008 63010 63014 63020 63022 63028 63034 63038 63040 63044 63050 63052 63058 63062 63064 63068 63070 63074 63076 63078 63079 63080 63082 63083 63084 63086 63088 63092 63094 63098 63100 63104 63110 63112 63118 63122 63124 63128 63134 63140 63142 63148 63152 63154 63160 63164 63170 63178 176998
(1)实验主要步骤如下:
①测量小车和拉力传感器的总质量M′;把细线的一端固定在拉力传感器上,另一端通过定滑轮与钩码相连;正确连接所需电路;
②将小车停在C点,释放小车,小车在细线拉动下运动,记录细线拉力及小车通过A、B时的速度.
③在小车中增加砝码,或 ,重复②的操作.
(2)下表是他们测得的一组数据,其中M是M′与小车中砝码质量之和,|
| 次数 | M/kg | | | △E/J | F/N | W/J |
| 1 | 0.500 | 0.760 | 0.190 | 0.400 | 0.200 |
| 2 | 0.500 | 1.65 | 0.413 | 0.840 | 0.420 |
| 3 | 0.500 | 2.40 | △E3 | 1.220 | W3 |
| 4 | 1.000 | 2.40 | 1.20 | 2.420 | 1.21 |
| 5 | 1.000 | 2.84 | 1.42 | 2.860 | 1.43 |
