二极管是一种半导体元件,电路符号为“”,其特点是具有单向导电性,即电流从正极流入时电阻比较小,而从负极流入时电阻比较大.
①某实验兴趣小组对某种晶体二极管的伏安特性曲线进行测绘.因二极管外壳所印的标识模糊,为判断正负极,用多用电表电阻挡测二极管的正反向电阻.将选择开关旋至合适倍率,调整欧姆零点后,将黑表笔接触二极管的左端、红表笔接触右端时,指针偏角比较小;再将红、黑表笔位置对调时,指针偏角比较大,由此判断______端为二极管的正极.(选填“左”、“右”)

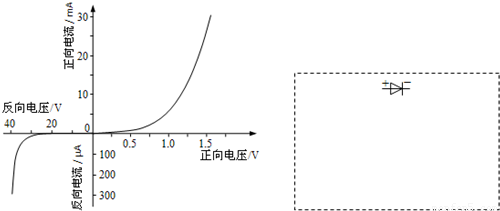

②厂家提供的伏安特性曲线如图.该小组只对加正向电压时的伏安特性曲线进行了测绘,以验证与厂家提供的数据是否一致,可选用的器材有:
A.直流电源,电动势3V,内阻忽略不计;
B.0~20Ω的滑动变阻器一只;
C.量程5V、内阻约50kΩ的电压表一只;
D.量程3V、内阻约20kΩ的电压表一只;
E.量程0.6A、内阻约0.5Ω的电流表一只;
F.量程50mA、内阻约5Ω的电流表一只;
G.待测二极管一只;
H.导线、电键等.
为了提高测量结果的准确度,电压表应选用______,电流表应选用______.(填序号字母)
③为了达到测量目的,请在答题卡上虚线框内画出正确的实验电路原理图.
④为了保护二极管,正向电流不要超过25mA,请你对本实验的设计或操作提出一条合理的建议:______
⑤该小组通过实验采集数据后描绘出了二极管的伏安特性曲线,通过对比,与厂家提供的曲线基本吻合.如果将该二极管与一阻值R=50Ω的电阻串联,再接至电动势E=1.5V、内阻不计的电源上,二极管处于正向导通状态.请你写出根据题中给出的伏安曲线求通过二极管电流的步骤:(不要求求出结果)______
