如图所示，这是一个自制的演示电磁感应现象的装置．在一根较长的铁钉上用溱包线绕两个线圈A和B．将线圈B的两端接在一起，拼把CD段溱包线放在静止的小磁针的正上方．小磁针放在水平桌面上．当闭合S，使线圈A与干电池接通的瞬间，小磁针偏转的方向是（）

A．俯视看，N极顺时针偏转
B．俯视看，N极逆时针偏转
C．侧视看，N极向下倾斜
D．侧视看，S极向下倾斜

高温超导限流器由超导部件和限流电阻并联组成，如图所示，超导部件有一个超导临界电流I_c，当通过限流器的电流I＞I_c时，将造成超导体失超，从超导态（电阻为零）转变为正常态（一个纯电阻），以此来限制电力系统的故障电流．已知超导部件的正常态电阻为R₁=3Ω，超导临界电流I_c=1.2A，限流电阻R₂=6Ω，小电珠L上标有“6V，6W”的字样，电源电动势E=8V，内阻r=2Ω，原来电路正常工作，现L突然发生短路，则（）
A．短路前通过R₁的电流为

A
B．短路后超导部件将由超导状态转化为正常态
C．短路后通过R₁的电流为

A
D．短路后通过R₁的电流为2A

在“用单摆测定重力加速度”的实验中
（1）用刻度尺量出悬点到小球的距离96.60cm，已量得小球直径是5.26cm，某同学为减少实验误差，对同一摆长的单摆进行3次周期测量，每次是在摆球通过最低点时，按下秒表开始计时，同时将此次通过最低点作为第一次，接着记录通过最低点的次数，一直数到计时终止，结果如下表：

	1	2	3
数的次数	61	71	81
时间（s）	60.40	70.60	79.80

这个单摆振动周期的测定值是______s，当地重力加速度的值是______m/s²（小数点后保留两位）．
（2）若测得的g值比实际值大，则可能的原因是______
（A）摆球的质量过大（B）秒表走时比标准钟慢
（C）将振动次数n错记为（n+1）（D）测摆长时未计入摆球的半径．

图（所示为包含某逻辑电路的一个简单的电路图，L为小灯泡．光照射电阻R′，其阻值将变得远小于R接入电路的阻值，无光照射R′其阻值将变得远大于R接入电路的阻值．该逻辑电路是______门电路（选填“与”、“或”、“非”）．当电阻R′到光照射时，小灯泡L将______（选填“发光”、“不发光”）．

为了测量干电池的电动势和内电阻，有下列实验器材：
A．电流表（0～0.6A）
B．电流表（0～10A）
C．电压表（0～3V）
D．电压表（0～15V）
E．滑动变阻器（10Ω，2A）
F．滑动变阻器（1750Ω，3A）
G．开关；
H．导线．
（l）实验中应选用的器材是______（填器材序号）
（2）在答案卷方框内画出正确的测量电路图
（3）在实验中分别测量了新、旧干电池各一节，根据测量结果分别作出新、旧干电池的U-I图象，如图甲所示．由图象可知：新电池的电动势E₁=______V，内阻r₁=______Ω；旧电池的电动势E₂=______V，内阻r₂=______Ω．
（4）将这两节新、旧电池串联起来连接一个“3V，1.5W”灯泡，已知灯泡电阻的U-I图象如图乙所示，根据图象求出灯泡的电压为3V时的实际功率为______W．

在如图所示，电路中，R₁=6Ω，R₂=3Ω，R₃=1Ω，电流表内阻不计，电池组的电动势E=18V，内阻r=1.6Ω，求：
（1）当开关S₂接通，S₁断开时，电流表的示数是多少？
（2）当开关S₁、S₂同时接通时，电流表的示数是多少？

有三盏电灯L₁、L₂、L₃，规格分别为“110V 100W”、“110V 60W”、“110V 25W”，在只能增加一个设备（或一个用电器），能使每盏灯都正常发光（要求设计的电路最节省电能）．求：
（1）如果使用220V直流电源，应增加什么设备（或用电器）如何连接？说明理由，并在对应方框内画出电路图；
（2）如果使用220V交流电源，应增加什么设备（或用电器）如何连接？说明理由，并在对应方框内画出电路图．

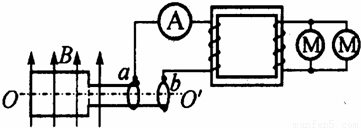

交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO’匀速转动．一小型发电机的线圈共220匝，线圈面积S=0.05m²，线圈转动的频率为50Hz，线圈内阻不计，磁场的磁感应强度B=

T．为用此发电机所发出交流电带动两个标有“220V 11kW”的电机正常工作，需在发电机的输出端a、b与电机之间接一个理想变压器，电路如图．求：
（1）发电机的输出电压为多少？
（2）变压器原副线圈的匝数比为多少？
（3）与变压器原线圈串联的交流电流表的示数为多少？

如图所示，空间分布着有理想边界的匀强电场和匀强磁场，已知左侧匀强电场的场强大小为E、方向水平向右，其宽度为L；中间区域匀强磁场的磁感应强度大小为B、方向垂直纸面向外；右侧匀强磁场的磁感应强度大小也为B、方向垂直纸面向里．一个带正电的粒子（质量为m、电荷量为q，不计重力）从电场左边缘a点由静止开始运动，穿过中间磁场区域进入右侧磁场区域后，又回到了a点，然后重复上述运动过程．求：
（1）中间磁场区域的宽度d．
（2）带电粒子从a点开始运动到第一次回到a点时所用的时间t．

如图所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L．M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于匀强磁场中，磁场方向垂直于斜面向上．导轨和金属杆的电阻可忽路．让金属杆ab沿导轨由静止开始下滑，经过足够长的时间后，金属杆达到最大速度v_m，在这个过程中，电阻R上产生的热量为Q．导轨和金属杆接触良好，它们之间的动摩擦因数为μ且μ＜tanθ．已知重力加速度为g．
（1）求磁感应强度的大小；
（2）金属杆在加速下滑过程中，当速度达到v₁（v₁＜v_m）时，求此时杆的加速度大小；
（3）求金属杆从静止开始至达到最大速度的过程中下降的高度．
