电场线分布如图所示，电场中a，b两点的电场强度大小分别为E_a和E_b，电势分别为φ_a和φ_b，则（     ）

A.，      B.，

C.，      D.，

如图所示，整个电路在竖直平面内，平行板电容器两极板水平放置，当电键K闭合时，一带电微粒恰好在两板间处于静止状态，下列说法正确的是（     ）

A．保持K闭合，使P滑动片向左滑动，微粒将向上运动

B．打开K后，使两极板靠近，则微粒仍保持静止

C．打开K后，使两极板靠近，则微粒将向上运动

D．打开K后，使两板错开一定距离，微粒仍静止

一个初动能为E_k的带电粒子，以速度v沿垂直电场线方向飞入两块平行金属板间（带等量异号电荷且正对放置），飞出时动能为3E_k．如果这个带电粒子的初速度增加到原来的2倍，仍从原位置沿原方向射入，不计重力，那么该粒子飞出时动能为 （     ）

A．4.5E_k      B．4E_k      C. 6E_k        D．9.5E_k

某段金属导线的电阻率为，电阻为R，现将它均匀拉长至直径为原来的一半，那么该导线此时的电阻率和电阻分别为（     ）

A.    B.    C.  D.

如图所示，在竖直平面内将两个摆长均为l的单摆悬于O点，摆球质量均为m，带电量均为q（q>0）.将另一个带电量也为q（q>0）的小球从O点正下方较远处缓慢移向O点，当三个带电小球分别处在等边三角形abc的三个顶点上时，摆线的夹角恰好为120°，则此时摆线上的拉力大小等于（     ）

A．2    B.    C.   D．

如图（a）所示的电路中，调节滑动变阻器的滑动触头P向某一方向移动，根据电路中电压表和电流表的数据描绘了如图（b）所示的两条U－I图线（     ）

A．图线甲是根据电压表V₁ 和电流表A的示数描绘的

B．由图线可知，电源内阻r=3．0Ω

C．图中两图线的交点表示在整个调节过程中，此时电源的输出功率最大

D．图中两图线的交点表示在整个调节过程中，此时电源效率达到最大值

如图所示的三条相互平行、距离相等的虚线分别表示电场中的三个等势面，电势分别为7V、14V、21V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，下列说法正确的是（     ）

A．粒子运动径迹一定是a→b→c

B．粒子一定带负电，且粒子在a、b、c三点所受合力相同

C．粒子在三点的动能大小关系为E_Kb<E_Ka<E_Kc

D．粒子在三点的电势能大小关系为E_Pc>E_Pa>E_Pb

如图所示，电源内阻不可忽略，R₁为半导体热敏电阻（温度升高时，阻值减小），R₂为锰铜合金制成的可变电阻.当发现灯泡L的亮度逐渐变暗时，可能的原因是（     ）

A．R₁的温度逐渐降低        B．R₁的温度逐渐升高

C．R₂的阻值逐渐减小        D．R₂的阻值逐渐增大

如图所示，在光滑水平面上一轻质弹簧将挡板和一条形磁铁连接起来，此时磁铁对水平面压力大小为N₁，现在磁铁左上方位置固定一导体棒，当导体棒中通以垂直纸面向里的电流后，磁铁对水平面压力大小为N₂ ，则以下说法正确的是（     ）

A．弹簧长度将变短    B．弹簧长度将变长

C．N₁＜N₂                        D．N₁＞N₂

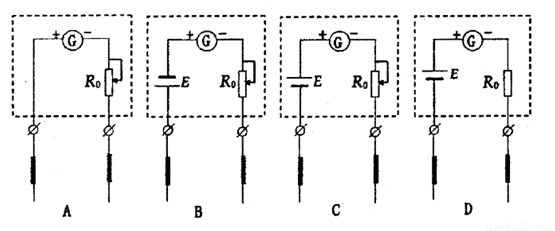

（3分）多用表调到欧姆档时，其内部等效电路下列哪个是正确的（说明：下列四个图中左边均为红表笔，右边均为黑表笔）（      ）
