(8分)某同学使用如图A所示器材测定小灯泡在不同电压下的阻值，已知小灯泡标有“2．5V，1．25W”字样，备选滑动变阻器有二种规格，R₁标有“10，2A”，R₂标有“100，0．2A”．现要求小灯泡两端电压从零开始，并能测量多组数据．

(1)为使操作更为方便，滑动变阻器应选用_______________(选填“R₁”或“R₂”)

(2)在答题纸上将实物图补充完整．

(3)图B为根据实验数据做出的一条I—U图线，从图中求出小灯泡正常工作时的阻值大小为____________ (保留两位有效数字)，考虑表对线路的影响，此阻值比小灯泡的实际阻值偏____________．(选填“大”或“小”)

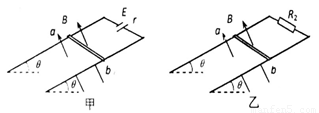

(12分)两足够长的平行光滑金属导轨，问距为L倾斜放置，与水平面的夹角为，处于磁感应强度为B方向垂直于导轨平面的匀强磁场中．一质量为m、长为L、电阻为R₁的导体棒ab放在导轨上，与导轨垂直且接触良好，不计导轨电阻．

(1)如图甲，导轨上端接一个内阻为r的直流电源，导体棒能恰好静止，求电源的电动势．

(2)如图乙，导轨上端接一个阻值为R：的定值电阻，让导体棒由静止开始下滑．加速过程中的速度为v时，导体棒的加速度是多少?

(14分)如图所示，物块A和长木板B的质量均为lkg，A与B之间、B与地面之间的动摩擦因数分别为0.5和0.2，开始时A静止在B的左端，B停在水平地面上．某时刻起给A施加一大小为l0N，方向与水平成斜向上的拉力F，0.5s后撤去F，最终A恰好停在B的右端．（=0.6，）

(1)通过计算说明前0.5s内木板B是否运动．

(2) 0.5s末物块A的速度．

(3)木板B的长度．

(16分)如图所示，直角坐标系xoy的第一象限内有场强为E方向沿x轴负向的匀强电场，第二象限内有方向沿y轴负向的匀强电场，在的区域内有方向垂直坐标平面的匀强磁场．一质量为m、电荷量为q的正粒子(不计重力)，从P()点由静止开始运动， 通过第二象限后经点再进入y≤0区域，并恰好经过坐标原点O.求

(1)第二象限内匀强电场的场强．

(2)y≤0区域内匀强磁场的磁感应强度B．

(3)粒子从P到0经历的时间．

人类对行星运动规律的认识漫长而曲折。牛顿在前人研究的基础上，得出了科学史上最伟大的定律之一——万有引力定律。对万有引力的认识，下列说法正确的是：

A．行星观测记录表明，行星绕太阳运动的轨道是圆，而不是椭圆

B．太阳与行星之间引力的规律并不适用于行星与它的卫星

C．地球使树上苹果下落的力，与太阳、地球之间的吸引力不是同一种力

D．卡文迪许在实验室里较为准确地得出了引力常量G的数值

跳伞运动员从悬停的直升机上跳下，经过一段时间后开启降落伞。如图所示是跳伞过程中的v-t图象。若将人和伞看成一个系统，则以下认识正确的是

A.系统先加速下降，接着减速上升

B．系统受到的合外力始终向下

C．阻力对系统始终做负功

D．系统的机械能守恒

如图所示，质量为M的斜面体A放在粗糙水平面上，用轻绳拴住质量为m的小球B置于斜面上，轻绳与斜面平行且另一端固定在竖直墙面上，不计小球与斜面间的摩擦，斜面体与墙不接触，整个系统处于静止状态。则

A．水平面对斜面体没有摩擦力作用

B．水平面对斜面体有向左的摩擦力作用

C．斜面体对水平面的压力等于（M＋m）g

D．斜面体对水平面的压力小于（M＋m）g

下列选项中的各绝缘直杆大小相同，所带电荷量已在图中标出，且电荷均匀分布，各直杆间彼此绝缘。坐标原点O处电场强度最大的是

2013年6月20日，在中国迄今最高“讲台”天宫一号上，女航天员王亚平向地面的千万名师生进行了太空授课。在演示如何在太空中测量物体质量时，她让“助教”聂海胜固定在仪器上，启动机械臂拉他由静止开始向舱壁运动，假设仪器测出聂海胜受到机械臂的恒定拉力为F，经时间t时．测速仪测出他运动的速率为v，则聂海胜的质量为

A．    B．    C．    D．

如图所示，有一矩形线圈绕OOˊ轴在匀强磁场中匀速转动产生交变电流，通过滑环接一理想变压器．线路中接有电压表和电流表，不计矩形线圈和导线的电阻。滑动接头P可以上下移动，副线圈上接有可调电阻R，下列判断正确的是

当P位置不动、R增大时，电压表的示数增大

B．当P位置不动、R增大时，电压表的示数减小

C．当P位置向上移动、R不变时，电流表的示数增大

D．当P位置向上移动、R不变时，电流表的示数减小
