如图所示，一质量为m=0.016kg、长L=0.5m、宽d=0.1m、电阻R=0.1Ω的矩形线圈，从h₁=5m的高处由静止开始下落，然后进入匀强磁场，当下边进入磁场时，由于磁场力的作用，线圈正好作匀速运动。

（1）求匀强磁场的磁感应强度B。
（2）如果线圈的下边通过磁场所经历的时间t=0.15s，求磁场区域的高度h₂.
（3）求线圈的下边刚离开磁场的瞬间，线圈的加速度的大小和方向。
（4）从线圈的下边进入磁场开始到线圈下边离开磁场的时间内，在线圈中产生的焦耳热是多少？

（14分）如图所示，一个U形导体框架，其宽度L=1m，框架所在平面与水平面的夹用α=30°。其电阻可忽略不计。设匀强磁场与U形框架的平面垂直。匀强磁场的磁感强度B＝0.2T。今有一条形导体ab，其质量为m＝0.5kg，有效电阻R=0.1Ω，跨接在U形框架上，并且能无摩擦地滑动，求:
（1）由静止释放导体，导体ab下滑的最大速度v_m；
（2）在最大速度v_m时，在ab上释放的电功率。（g=10m/s²）。

在绝缘水平面上固定着带电小球A，其质量为M，所带电量为Q.带电小球B与A之间相距为r，质量为m，所带电量为q.现将小球B无初速释放，求：
(1)刚释放小球B的加速度为多大？
(2)释放后B做什么运动？

（8分）真空中有一固定的点电荷B，将一带电小球A（可看成质点）从B的正上方距电荷B为L处无初速释放时，小球A的加速度大小为，方向竖直向下。求：当小球A向下运动时，它的加速度多大？球A在向电荷B运动的过程中，与B相距多远时速度最大？

如图（甲）所示，边长为L=2.5m、质量m=0.50kg的正方形绝缘金属线框，放在光滑的水平桌面上，磁感应强度B=0.80T的匀强磁场方向竖直向上，金属线框的一边ab与磁场的边界MN重合。在力F作用下金属线框由静止开始向左运动，在5.0s内从磁场中拉出．测得金属线框中的电流随时间变化的图象如图（乙）所示，已知金属线框的总电阻为R=4.0Ω。

【小题1】试判断金属线框从磁场中拉出的过程中，
线框中的感应电流方向?
【小题2】 t=2.0s时，金属线框的速度？
【小题3】已知在5.0s内F做功1.95J，则金属框从磁场拉出过程线框中产生的焦耳热是多少？

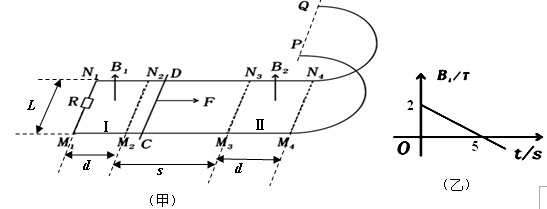

如图（甲）所示，M₁M₄、N₁N₄为平行放置的水平金属轨道，M₄P、N₄Q为相同半径，平行放置的竖直半圆形金属轨道，M₄、N₄为切点，P、Q为半圆轨道的最高点，轨道间距L=1.0m，圆轨道半径r=0.32m，整个装置左端接有阻值R=0.5Ω的定值电阻。M₁M₂N₂N₁、M₃M₄N₄N₃为等大的长方形区域Ⅰ、Ⅱ，两区域宽度 d=0.5m，两区域之间的距离s=1.0m；区域Ⅰ内分布着均匀的变化的磁场B₁，变化规律如图（乙）所示，规定竖直向上为B₁的正方向；区域Ⅱ内分布着匀强磁场B₂，方向竖直向上。两磁场间的轨道与导体棒CD间的动摩擦因数为μ=0.2，M₃N₃右侧的直轨道及半圆形轨道均光滑。质量m=0.1kg，电阻R₀=0.5Ω的导体棒CD在垂直于棒的水平恒力F拉动下，从M₂N₂处由静止开始运动，到达M₃N₃处撤去恒力F，CD棒匀速地穿过匀强磁场区，恰好通过半圆形轨道的最高点PQ处。若轨道电阻、空气阻力不计，运动过程导体棒与轨道接触良好且始终与轨道垂直，g取10m/s²求：

【小题1】水平恒力F的大小；ks5u
【小题2】CD棒在直轨道上运动过程中电阻R上产生的热量Q；
【小题3】磁感应强度B₂的大小。

如图所示，电阻不计的平行金属导轨MN和OP放置在水平面内，MO间接有阻值为R=3Ω的电阻.导轨相距d=lm，其间有竖直向下的匀强磁场，磁感强度B=0.5T.质量为m=0.1kg，电阻为r=lΩ的导体棒CD垂直于导轨放置，并接触良好.用平行于 MN的恒力F=1N向右拉动CD。CD受摩擦阻力f恒为0.5N.求
【小题1】CD运动的最大速度是多少?
【小题2】当CD的速度为最大速度的一半时，CD的加速度是多少?

如图所示，在以坐标原点O为圆心，半径为R的半圆形区域内，有相互垂直的匀强电场和匀强磁场，磁感应强度为B，磁场方向垂直于xOy平面向里。一带正电的粒子（不计重力）从O点沿y轴正方向以某一速度射人，带电粒子恰好做匀速直线运动，经t₀时间从P点射出。

（1）电场强度的大小和方向。
（2）若仅撤去磁场，带电粒子仍从O点以相同的速度射入，经t₀/2 时间恰从半圆形区域的边界射出，求粒子运动加速度大小。
（3）若仅撤去电场，带电粒子仍从O点射入但速度为原来的4倍，求粒子在磁场中运动的时间。

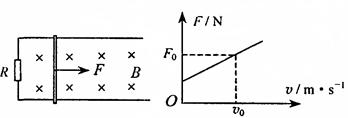

水平面上两根足够长的不光滑金属导轨固定放置，间距为L，一端通过导线与阻值为R的电阻连接，导轨上放一质量为m的金属杆，金属杆与导轨的电阻不计，磁感应强度方B的匀强磁场方向竖直向下．用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动，当改变恒定拉力F大小时，相对应的匀速运动速度υ大小也会变化，F与υ的关系如图所示．F₀、υ₀为已知量．求：
【小题1】金属杆与导轨间的滑动摩擦力f==?
【小题2】当恒定外力为2F₀时，杆最终做匀速运动的速度大小?

如图所示，水平面上有两根光滑金属导轨平行固定放置，导轨的电阻不计，间距为l =" O.5" m，左端通过导线与阻值R =3Ω的电阻连接，右端通过导线与阻值为R_L=6Ω的小灯泡L连接，在CDEF矩形区域内有竖直向上，磁感应强度B = O.2T的匀强磁场。一根阻值r =O.5Ω、质量m = O.2kg的金属棒在恒力F ="2" N的作用下由静止开始从AB位置沿导轨向右运动，经过t ="1" s刚好进入磁场区域。求金属棒刚进入磁场时：

【小题1】金属棒切割磁场产生的电动势；
【小题2】小灯泡两端的电压和金属棒受安培力。
