如图是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A₁A₂.平板S下方有强度为B₀的匀强磁场．下列表述正确的是           (　　)

A．质谱仪是分析同位素的重要工具

B．速度选择器中的磁场方向垂直纸面向外

C．能通过狭缝P的带电粒子的速率等于E/B

D．粒子打在胶片上的位置越靠近     狭缝P，粒子的比荷越小

如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力

(　　)

A．方向沿纸面向上，大小为(＋1)ILB

B．方向沿纸面向上，大小为(－1)ILB

C．方向沿纸面向下，大小为(＋1)ILB

D．方向沿纸面向下，大小为(－1)ILB

一正弦交流电压随时间变化的规律如图所示．由图可知正确的是                     (　　 )

A．该交流电的电压瞬时值的表达式为u＝100sin25tV

B．该交流电的频率为25Hz

C．该交流电的电压的有效值为100V

D．若将该交流电压加在阻值为R＝100Ω的电阻两端，则电阻消耗的功率是50W

下表列出了不同品牌电冰箱和电风扇铭牌上的主要项目.

根据铭牌上提供的信息，可以判断                                                                   (　 　)

A．一天内连续运转的电风扇比正常工作的电冰箱消耗的电能多

B．一天内正常工作的电冰箱比连续运转的电风扇消耗的电能多

C．电风扇额定电流比电冰箱大

D．电风扇额定电流比电冰箱小

如图所示，把两个同样的导线环同轴平行悬挂，相隔一小段距离，当同时给两导线环通以同向电流时，我们可观察到导线环将                                                               (　 　)

A．吸引                                   B．排斥

C．保持静止                            D．边吸引边转动

关于布朗运动的说法正确的是                                                                   (　 　)

A．布朗运动是液体分子的运动

B．悬浮在液体中的颗粒越大，其布朗运动越明显

C．布朗运动是悬浮颗粒内部分子无规则运动的反映

D．悬浮在液体中的颗粒越小，液体温度越高， 布朗运动越明显

街道旁的路灯、江海里的航标灯都要求夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半 导体的           （     ）

 A压敏性   B光敏性   C热敏性      D三特性都利用了

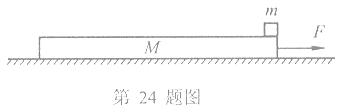

如图所示，光滑的水平面上放着一块木板，木板处于静止状态，其质量M=2.0kg。质量m=1.0 kg的小物块（可视为质点）放在木板的最右端。现对木板施加一个水平向右的恒力F，使木板与小物块发生相对滑动。已知F=6N，小物块与木板之间的动摩擦因数μ=0.10，g取10m/s。

（1）求木板开始运动时的加速度大小；

（2）在F作用1s后将其撤去，为使小物块不脱离木板，木板至少多长？

某兴趣小组的同学自制了一架遥控飞行器，其质量m=2kg，动力系统提供的恒定牵引力F=28N。试飞时飞行器从地面由静止开始竖直上升。设飞行器飞行时所受的阻力大小不变，g取10m/s。

    （1）第一次试飞时，飞行器飞行t=8s时到达高度h=64m。求飞行器所受阻力f的大小；

    （2）第二次试飞时，飞行器飞行t=6s时遥控器出现故障，飞行器立即失去牵引力。求此次飞行器能达到的最大高度h。

如图所示，水平地面上有一个重115N的木箱。现用与水平方向夹角=37°斜向上的力F拉木箱，使木箱沿水平地面匀速运动。已知F=25N，sin37°=0.6，cos37°=

0.8。

（1）画出木箱受力的示意图；

（2）求地面对木箱的支持力大小；

（3）求木箱与地面间的动摩擦因数。
