题目内容
| |||||||||||
．一质量m＝20g的金属棒ab与两导轨垂直并接触良好，导轨与金属棒的电阻不计．整个装置处于磁感应强度B＝0.80T、垂直于斜面向上的匀强磁场中．若金属导轨是光滑的，取g＝10m/
，且已知
，
．要保持金属棒静止在导轨上，求：
答案：
解析：
解析：
(1) |

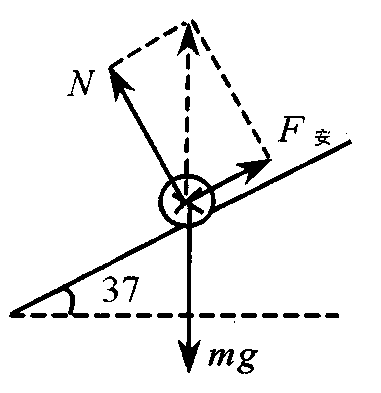

金属棒静止在金属轨道上受力平衡，
BIL＝mgsin37° 解得： |
(2) |
设变阻器接入电路的阻值为R，根据闭合电路欧姆定律 E＝I(R＋r) 解得： |
