题目内容

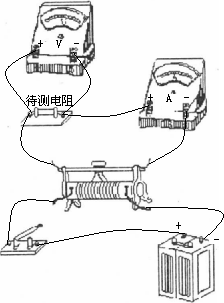

如图为用伏安法测量一个定值电阻阻值的实验所需的器材实物图，器材规格如下：

(1)待测电阻Rx(约100 Ω)；

(2)直流毫安表(量程0～10 mA，内阻50 Ω)；

(3)直流电压表(量程0～3 V，内阻50 KΩ)；

(4)直流电源(输出电压4 V，内阻很小)；

(5)滑动变阻器(阻值范围0～10 Ω，允许最大电流1 A)；

(6)电键一个，导线若干条．

实验电路有如下选择，为了尽量精确，应选择________图(填A或B)为实验电路．

试根据电路图连接实物．

答案：
解析：

（6分）

A图
