题目内容

如图（a）所示，在以O为圆心，内外半径分别为和的圆环区域内，存在辐射状电场和垂直纸面的匀强磁场，内外圆间的电势差U为常量，,一电荷量为+q，质量为m的粒子从内圆上的A点进入该区域，不计重力。

(1)已知粒子从外圆上以速度射出，求粒子在A点的初速度的大小

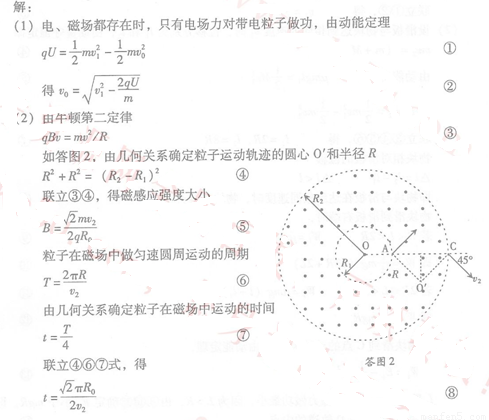

(2)若撤去电场，如图19（b）,已知粒子从OA延长线与外圆的交点C以速度射出，方向与OA延长线成45°角，求磁感应强度的大小及粒子在磁场中运动的时间

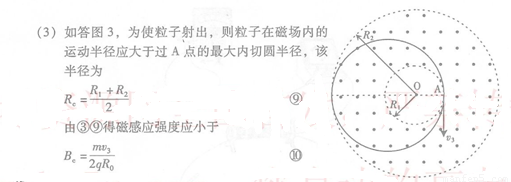

(3)在图19（b）中，若粒子从A点进入磁场，速度大小为，方向不确定，要使粒子一定能够从外圆射出，磁感应强度应小于多少？



【答案】



【解析】略



练习册系列答案
相关题目
（2011?广东）如图（a）所示，在以O为圆心，内外半径分别为R1和R2的圆环区域内，存在辐射状电场和垂直纸面的匀强磁场，内外圆间的电势差U为常量，R1=R0，R2=3R0，一电荷量为+q，质量为m的粒子从内圆上的A点进入该区域，不计重力．
（1）已知粒子从外圆上以速度v1射出，求粒子在A点的初速度v0的大小；
（2）若撤去电场，如图（b），已知粒子从OA延长线与外圆的交点C以速度v2射出，方向与OA延长线成45°角，求磁感应强度的大小及粒子在磁场中运动的时间；
（3）在图（b）中，若粒子从A点进入磁场，速度大小为v3，方向不确定，要使粒子一定能够从外圆射出，磁感应强度应小于多少？
（2010?长沙县模拟）如图（a）所示，在以直角坐标系xOy的坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直xOy所在平面的匀强磁场．一带电粒子由磁场边界与x轴的交点A处，以速度v0沿x轴负方向射入磁场，粒子恰好能从磁场边界与y轴的交点C处，沿y轴正方向飞出磁场，不计带电粒子所受重力．
（1）求粒子的荷质比
qm
．（要求画出粒子在磁场中运动轨迹的示意图）
（2）若磁场的方向和所在空间的范围不变，而磁感应强度的大小变为B′，该粒子仍从A处以相同的速度射入磁场，粒子飞出磁场时速度的方向相对于入射方向改变了θ角，如图（b）所示，求磁感应强度B′的大小．（要求画出粒子在磁场中运动轨迹的示意图）
如图（a）所示，在以直角坐标系xOy的坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直xOy所在平面的匀强磁场．一带电粒子由磁场边界与x轴的交点A处，以速度v沿x轴负方向射入磁场，粒子恰好能从磁场边界与y轴的交点C处，沿y轴正方向飞出磁场，不计带电粒子所受重力．
（1）求粒子的荷质比．（要求画出粒子在磁场中运动轨迹的示意图）
（2）若磁场的方向和所在空间的范围不变，而磁感应强度的大小变为B′，该粒子仍从A处以相同的速度射入磁场，粒子飞出磁场时速度的方向相对于入射方向改变了θ角，如图（b）所示，求磁感应强度B′的大小．（要求画出粒子在磁场中运动轨迹的示意图）
如图（a）所示，在以直角坐标系xOy的坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直xOy所在平面的匀强磁场．一带电粒子由磁场边界与x轴的交点A处，以速度v沿x轴负方向射入磁场，粒子恰好能从磁场边界与y轴的交点C处，沿y轴正方向飞出磁场，不计带电粒子所受重力．
（1）求粒子的荷质比．（要求画出粒子在磁场中运动轨迹的示意图）
（2）若磁场的方向和所在空间的范围不变，而磁感应强度的大小变为B′，该粒子仍从A处以相同的速度射入磁场，粒子飞出磁场时速度的方向相对于入射方向改变了θ角，如图（b）所示，求磁感应强度B′的大小．（要求画出粒子在磁场中运动轨迹的示意图）

如图（a）所示，在以O为圆心，内外半径分别为R1和R2的圆环区域内，存在辐射状电场和垂直纸面的匀强磁场，内外圆间的电势差U为常量，R1=R0，R2=3R0，一电荷量为+q，质量为m的粒子从内圆上的A点进入该区域，不计重力。

1.已知粒子从外圆上以速度v1射出，求粒子在A点的初速度v0的大小。

2.若撤去电场，如图19（b），已知粒子从OA延长线与外圆的交点C以速度v2射出，方向与OA延长线成45°角，求磁感应强度的大小及粒子在磁场中运动的时间。

3.在图（b）中,若粒子从A点进入磁场,速度大小为v3,方向不确定,要使粒子一定能够从外圆射出,磁感应强度应小于多少？
