题目内容
19．
如图所示，在倾角θ=37°的斜面上，固定着间距L=0.5m的平行金属导轨，导轨上端接入电动势E=10V，内阻r=1.0Ω电源，一根质量m=1.0kg的金属棒ab垂直导轨放置，整个装置放在磁感应强度B=2.0T、垂直于斜面向上的匀强磁场中，其他电阻不计，当闭合开关后金属棒恰好静止于导轨上，已知sin37°=0.6，cos37°=0.8，g取10m/s2，假设最大静摩擦力等于滑动摩擦力，（1）求闭合开关后金属棒受到的摩擦力；
（2）若将电源正负极对调，其他条件不变，求电路接通后金属棒刚开始运动的加速度大小．
分析 （1）有闭合电路的欧姆定律求得电流，根据F=BIL求得受到的安培力，根据共点力平衡求得摩擦力；
（2）电源正负极对调后，金属棒中电流反向，安培力反向后摩擦力也反向，根据牛顿第二定律求得加速度
解答

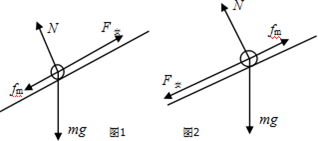

解：（1）闭合开关后金属棒恰好静止于导轨上，即金属棒受力平衡且摩擦力为最大静摩擦力，如图1所示，则有：
由受力平衡得：F安=mgsin37°+fm①
其中：F安=BIL ②
由闭合电路欧姆定律得：I=$\frac{E}{r}$ ③
由①～③得：fm=4.0N，方向沿导轨平面向下
（2）电源正负极对调后，金属棒中电流反向，金属棒刚开始运动时受力如图2所示，安培力反向后摩擦力也反向，则有：
由牛顿第二定律得：F安+mgsin37°-fm=ma ④
由①～④得：a=12m/s2
答：（1）闭合开关后金属棒受到的摩擦力为4N，方向沿导轨平面向下；
（2）若将电源正负极对调，其他条件不变，电路接通后金属棒刚开始运动的加速度大小12m/s2
点评 本题主要考查了在安培力作用下的共点力平衡即及牛顿第二定律，关键是利用左手定则判断出安培力的方向
