题目内容
如图所示，电动机牵引一根原来静止的、长为1m、质量为0.1kg的导体棒MN，其电阻R为1Ω，导体棒架在处于磁感应强度B=1T，竖直放置的框架上，当导体棒上升h=3.8m时获得稳定的速度，导体产生的热量为2J，电动机牵引棒时，电压表、电流表计数分别为7V、1A，电动机的内阻r=1Ω，不计框架电阻及一切摩擦；若电动机的输出功率不变，g取10m/s2，求：
（1）导体棒能达到的稳定速度为多少？
（2）导体棒从静止达到稳定所需的时间为多少？

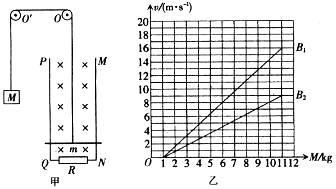

如图甲所示，两定滑轮可以绕垂直于纸面的光滑水平轴
、O转动，滑轮上绕一细线，线的一端系一质量为M的重物，另一端系一质量为m的金属杆．在竖直平面内有两根间距为L的足够长的平行金属导轨PQ、MN，在Q、N之间连接有阻值为R的电阻，其余电阻不计．磁感应强度为B的匀强磁场与导轨平面垂直．开始时金属杆置于导轨下端，将重物由静止释放，重物最终能匀速下降，运动过程中金属杆始终与导轨接触良好．
（1）求重物匀速下降的速度大小．[来源:zzstep.com]
（2）对一定的磁感应强度B，取不同的质量M，测出相应的重物做匀速运动时的v值，得到实验图线如图乙所示，图中画出了磁感应强度分别为B1和B2时的两条实验图线。试根据实验结果计算比值
．
练习册系列答案
相关题目
如图所示，电动机牵引的是一根原来静止的长L=1m，质量m=0.1kg的金属棒MN，棒电阻R=1Ω，MN架在处于磁感强度B=1T的水平匀强磁场中的竖直放置的固定框架上，磁场方向与框架平面垂直，当导体棒上升h=3.8m时获得稳定速度，其产生的焦耳热Q=2J，电动机牵引棒时，伏特表、安培表的读数分别为7V、1A，已知电动机的内阻r=1Ω，不计框架电阻及一切摩擦，g取10m/s2，求：
如图所示，电动机牵引的是一根原来静止的长L=1m、质量m=0.1kg的金属棒MN，棒电阻R=1Ω，金属棒MN架在处于磁感强度B=1T的水平匀强磁场中的竖直放置的固定框架上，磁场方向与框架平面垂直，当导体棒上升一定高度后获得稳定速度．电动机牵引棒时，电压表、电流表的读数分别为7V和1A．已知电动机内阻r=1Ω，不计框架电阻及一切摩擦，求：金属棒所达到的稳定速度的大小．
如图所示，电动机牵引一根原来静止的、长L为1m、质量m为0.1kg的导体棒MN上升，导体棒的电阻R为1Ω，架在竖直放置的框架上，它们处于磁感应强度B为1T的匀强磁场中，磁场方向与框架平面垂直．当导体棒上升h=3.8m时，获得稳定的速度，导体棒上产生的热量为2J，电动机牵引棒时，电压表、电流表的读数分别为7V、1A，电动机内阻r为1Ω，不计框架电阻及一切摩擦，求：
（2011?黄浦区一模）如图所示，电动机牵引一根原来静止的、长L为0.4m、质量m为0.2kg的导体棒MN上升，导体棒的电阻R为1Ω，架在竖直放置的框架上，它们处于磁感应强度B为1T的匀强磁场中，磁场方向与框架平面垂直．当导体棒上升h=1.5m时，获得稳定的速度，导体棒上产生的热量为1.2J，电动机牵引棒时，电压表、电流表的读数分别为7V、1.2A，电动机内阻r为1Ω，不计框架电阻及一切摩擦，求：
如图所示，电动机牵引一根原来静止的、长L为1m、质量m为0.1kg的导体棒MN上升，导体棒的电阻R为1Ω，架在竖直放置的框架上，它们处于磁感应强度B为1T的匀强磁场中，磁场方向与框架平面垂直．当导体棒上升h=3.8m时，获得稳定的速度，导体棒上产生的热量为2J，电动机牵引棒时，电压表、电流表的读数分别为7V、1A，电动机内阻r为1Ω，不计框架电阻及一切摩擦，则以下判断正确的是（ ）| A、导体棒向上做匀减速运动 | B、电动机的输出功率为49J | C、导体棒达到稳定时的速度为v=2m/s | D、导体棒从静止至达到稳定速度所需要的时间为1s |
