题目内容

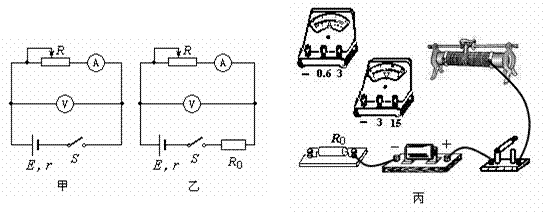

（1）如图甲是“测电池的电动势和内阻”的实验电路，如果采用新电池进行实验，
实验时会发现，当滑动变阻器在阻值较大的范围内调节时，电压表变化 （填“明显”或“不明显”）；
（2）为了较精确地测量一节新电池的内阻，可用以下给定的器材和一些导线来完成实验，器材：量程3V的理想电压表V，量程0.6A的电流表A（具有一定内阻），定值电阻R0（R0＝1.50Ω），滑动变阻器R1（0 ~ 10Ω），滑动变阻器R2（0 ~ 200Ω），开关S。相比于图甲，图乙中的电阻R0有哪些的作用？
（3）为方便实验调节且能较准确地进行测量，滑动变阻器应选用 （填R1或 R2）；
（4）用笔画线代替导线在图丙中完成实物连接图；
（5）实验中，改变滑动变阻器的阻值，测出当电流表读数为I1时，电压表读数为U1；当电流表读数为 I2时，电压表读数为U2，则新电池内阻的表达式r = （用I1、I2、U1、U2和R0表示）；
（6）处理实验数据时，测出两组U、I值，便可计算出电池的电动势和内阻，这样做虽然简单，但误差可能较大。处理数据时如何减少实验误差，请你提出一种处理方法：
。
（1）不明显（1分）
（2）方便实验操作和数据测量；防止变阻器电阻过小时，电池被短路或电流表被烧坏（写出以上两个方面的得2分，只写出一个方面的得1分）
（3）R1（2分 ）
（4）如右图所示，有一处画错不给分（2分）
（5）
（2分）
（6）尽可能多测几组U、I值，分别求出每组的E、r值，最后求平均值（或作U-I 图像利用图线在坐标轴上截距求出E、r）（2分）
