【题目】回顾实验和探究，探究并联电路的电流规律：

器材	电源、导线、开关、两个小灯泡、_____．
过程	（1）将灯L1、L2_____联．连接电路时，开关应处于_____状态，目的是_____． （2）将电流表分别L1、L2_____联，测出通过灯泡L1、L2中的电流，通过L1的电流如图甲所示，请连接测量通过L1电流的实物图．　　　 （3）测出干路电流为0.56A，请方框中画出测干路电流的电路图，并在乙图中标出L2中电流．
结论	并联电路中，干路电流等于各支路电流_____．

Answer 1

【答案】 电流表 并 断开 为了保护电路 串 之和

【解析】探究并联电路的电流规律，要测量电流大小，故用到电流表；

（1）将灯L1、L2并联；连接电路时，开关应处于断开状态，目的是为了保护电路；

（2）电流表与待测电路串联，故将电流表分别L1、L2串联，测出通过灯泡L1、L2中的电流；

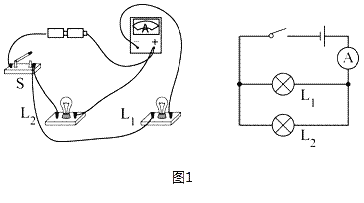

要测量通过L1电流，故电流表待测电路L1串联，注意电流从电流表正接线柱流入，如下图1左所示；

（3）测出干路电流为0.56A，电流表接在干路上，由图甲知，电流表选用小量程，分度值为0.02A，L1的电流为0.34A，根据并联电路电流的规律，则L2中电流，因电流表分度值为0.02A，如下图2所示：
