题目内容
小明在进行“测量小灯泡电功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0-0.6A、0-3A）、电压表（0-3Ｖ、0-15Ｖ）、“50Ω、1A”和“10Ω、1.5A”两种规格的滑动变阻器，额定电压为2.5Ｖ的小灯泡（正常发光时的电阻约为10Ω）、开关各一个，导线若干。
（1）为顺利完成实验，小明在实验中应选用规格为 的滑动变阻器。

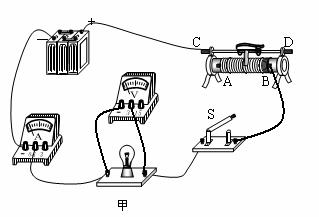

（2）请你用笔画线代替导线，帮小明将图甲的实物电路连接完整。（要求：滑片Ｐ向右移动时，小灯泡变亮）
（3）连好电路后，闭合开关，通过移动滑动变阻器的滑片，分别记下了多组对应的电压表和电流表的示数，并绘制了U-I图像如图乙所示。根据U-I图像提供的信息，可计算出小灯泡的额定功率是 W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是 Ω。
（4）小明根据U-I图像中数据计算发现：随着小灯泡两端电压的增大，灯丝的电阻 ，你认为原因可能是 。
试题分析：（1）灯泡正常发光时的电流约为
，此时滑动变阻器两端电压U滑=U-UL=6V-2.5V=3.5V，
∴滑动变阻器接入电路的阻值
，
因此应选规格为50Ω、1A的滑动变阻器．
（2）灯泡额定电压是2.5V，电压表选0～3V量程，滑动变阻器串联接入电路，要使滑片Ｐ向右移动时，小灯泡变亮接B接线柱，电压表与灯泡并联，电路图如图所示．
（3）由图乙所示图象可知，灯泡额定电压2.5V对应的电流为0.2A，灯泡额定功率P=UI=2.5V×0.2A=0.5W；由图象可知，电压1.5V对应的电流为0.15A，
∴此时灯泡电阻
．
（4）根据U-I图象中数据计算发现：随着小灯泡两端电压的增大，灯丝的电阻增大，这是因为随灯泡电压与电流增大，灯泡实际功率增大，灯丝温度升高，从而灯丝电阻增大．
考点：探究用电器的电功率实验．
点评：本题考查了实验器材的选择、连接实物电路图、求灯泡功率与电阻、分析影响灯丝电阻的因素，选择实验器材时要保证电路安全；连接实物电路图时，要注意电表量程的选择，注意电表正负接线柱不要接反．
