Question

2．（1）请在图甲中画出物体AB在平面镜中的像A′B′．
（2）请在图乙中画出悬浮在浓盐水中的鸡蛋所受力的示意图；
（3）请在图丙中标出通电螺旋管周围的磁感线方向和小磁针的N极．

Answer 1

分析 （1）平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称；
（2）悬浮在盐水中的鸡蛋受到竖直向下的重力、竖直向上的浮力，为一对平衡力，大小相等、方向相反、作用在同一直线上，据此画出受力示意图．
（3）从电流的方向入手，利用安培定则判断出螺线管的极性，进而确定磁场的方向，最后根据磁极间的相互作用确定小磁针的指向．

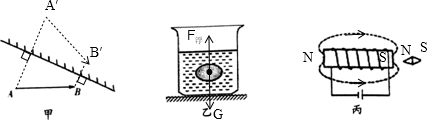

解答 解：（1）由平面镜成像，像物关于平面镜对称，分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体AB在平面镜中成的像．
（2）悬浮在水中的鸡蛋受到竖直向下的重力、竖直向上的浮力，二者一对平衡力，大小相等、方向相反，如图所示：
（3）电流从右侧流向左侧，依据安培定则可判断出螺线管的左端为N极，右端为S极，磁感线在磁体外部是由N极指向S极的；由磁极间的相互作用可知，小磁针的左端为N极，右端为S极；如图所示

点评 （1）作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧．
（2）因为鸡蛋在盐水中悬浮，所以重力与浮力相等，示意图中线段要一样长，应注意浮力的方向竖直向上．
（3）考查了安培定则和磁极间的相互作用规律及磁感线的特点．安培定则：让四指弯曲，跟螺线管中电流的方向一致，则大拇指指的方向是通电螺线管的N极；磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引．
