8．根据要求作图
（1）如图甲，画出被踢出的足球在空中飞行时所受重力的示意图．
（2）如图乙，一束光从水中斜射入空气，画出进入空气中折射光线的大致方向．
（3）如图丙，根据通电螺线管外部的磁感线方向，标出图中电源的正极和小磁针静止时的N极

Answer 1

分析 （1）过物体的重心，用一条带箭头的线段表示出重力的作用点和方向，注意重力的方向竖直向下．
（2）折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出折射光线．
（3）①根据图中磁感线方向，先判断螺线管的两个磁极；②根据磁极间的相互作用再判断小磁针的磁极；③最后根据安培定则判断螺线管中电流的方向，标出电源的正负极．

解答 解：

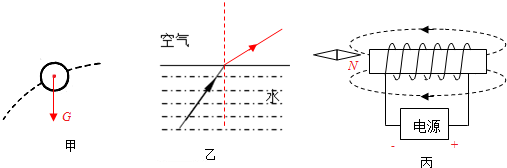

（1）小球的重心在球心，过球心沿竖直向下的方向画一条带箭头的线段，并标出符号G，如图所示：
（2）过入射点画出法线，在法线的右侧空气中画出折射光线，注意折射角大于入射角，如图所示：
（3）在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，所以螺线管的右端为N极、左端为S极．根据异名磁极相互吸引可知小磁针的右端为N极、左端为S极．根据安培定则判断可知：电流是从螺线管的右端流入的．所以电源的右端为正极，左端为负极．如图所示：

点评 （1）重力的方向是竖直向下，力的示意图就是用一条带箭头的线段表示力的三要素．
（2）不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．
（3）安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．
