题目内容

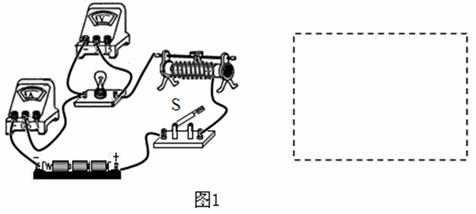

小功同学在测标有“2.5 V”字样的小灯泡功率实验时，他的电路已经连成如下图甲所示。
(1)请你用笔画线代替导线，帮他把电压表正确连入电路，连线不能交叉。在连接好电路后，要先将滑动变阻器滑片P移至____端（选填“A”或“B”）后
，开关才能____。
(2)如果用干电池作电源，他至少要用 节。
(3)图乙是根据实验数据绘制成的I – U 图像。当P在某位置时，电压表示数为1.5 V，灯泡电阻为____Ω，灯泡发光_ （选填“较暗”或“较亮”）；要使灯正常发光，应将滑片P向____端（选填“A”或“B”）移动，灯泡的额定功率为_ ___W．
(4)小功同学还想粗约测量自己家里微波炉工作时的电功率，除了用秒表外，你认为还需要____ 。
（1）如图所示；B；闭合 （2）2 （3）10；较暗；A；0.5 （4）电能表
详解：（1）在测小灯泡电功率的实验时，电压表应并联在灯泡两端，开关闭合前，应先将滑动变阻器滑片滑到阻值最大端，由图示可知滑片应移到B端后，才能够闭合开关；（2）由于灯泡的额定电压为2.5 V，1节新的干电池的电压为1.5 V，故至少要用两节干电池做电源；（3）由图像可知，灯泡电压为1.5 V时，对应电流大小为：0.15 A，则灯泡电阻：
,此时灯泡两端电压小于额定电压，故灯泡发光较暗，要使灯泡正常发光，应将滑片向A移动，减少变阻器连入电路电阻，灯泡额定功率为：
；(4)测量家用电器电功率原理为：
，可知除了秒表外，还要有电能表。
