Question

2．晓宇同学准备根据图中的电路图，探究“电阻一定时，电流与电压的关系”，他将完好的仪器连接成如图1所示的电路（其中滑动变阻器的连线没有画出）

（1）合上开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化．则该同学把滑动变阻器接入电路中的方式可能是b或c（选填代号“a”“b”“c”或“d”）．
a．G与C相连，F与H相连b．G与C相连，D与H相连
c．G与E相连，F与H相连d．G与E相连，D与H相连
（2）发现问题之后，晓宇及时做了改正．请你用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P向左移动时电流表示数逐渐增大．
（3）实验测得的数据如表所示．根据这些数据在坐标图（图2）中描点并作出U-I图线．

U/V	I/A
0.5	0.1
1.0	0.2
1.5	0.3
2.0	0.4
2.5	0.5

Answer 1

分析 （1）移动滑片P，电压表和电流表的示数都不为零，但始终没有变化，说明滑动变阻器的电阻不变，据此分析；
（2）滑片P向右移动时电流表示数逐渐增大，一定的连入电路的电阻减小，一定选择了接线柱F，上面接线柱任意选择．
（3）利用数学方法的描点法描出电压和电流对应的各点，连接起来．

解答 解：（1）a．G与C相连，F与H相连，滑动变阻器连入右半段，移动滑片，能改变连入电路的电阻，改变电压和电流．不符合题意．
b．G与C相连，D与H相连，将金属杆连入了电路中，滑动变阻器电阻丝没有连入电路，移动滑片，不能能改变连入电路的电阻，不能改变电压和电流．符合题意．
c．G与E相连，F与H相连，滑动变阻器电阻丝全部连入电路，相当于定值电阻，移动滑片，不能能改变连入电路的电阻，不能改变电压和电流．符合题意．
d．G与E相连，D与H相连，滑动变阻器连入左半段，移动滑片，能改变连入电路的电阻，改变电压和电流．不符合题意．选b或c；

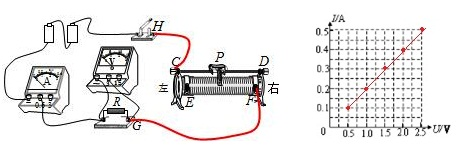

（2）滑片P向右移动时电流表示数逐渐增大，根据欧姆定律，一定的连入电路的电阻减小，变阻器接入电路中的电阻减小，一定选择了接线柱F，上面接线柱任意选择．故实物连接如下图左图所示：

（3）由表中数据在坐标系中找出对应的点，连接各点画出图象，如上图右图所示：
故答案为：（1）b；c；
（2）如上图的左图所示；
（3）如上图的右图所示．

点评 探究“电阻一定时，电流与电压的关系”，考查变阻器的正确使用、常见反常现象的判断、电路的连接及根据数据画图的能力，难度中等．
