题目内容
12．请按要求将如图用笔画线连接完整．要求：电流表只测通过灯L2的电流；灯L1和灯L2并联，导线不能交叉．
分析 根据要求灯L1和灯L2并联，电流表测通过L1中的电流说明电流表与L2串联，按要求连接电路即可．
解答 解：

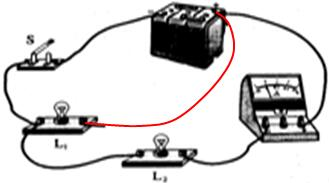

根据要求可知开关应是干路开关，灯L1和灯L2并联，电流表与L2串联．所以将电源正极连接到L1的右侧接线柱即可．如图所示：
点评 此类实物图的连接较简单，只要结合并联电路的特点以及知道各元件的作用和正确的连接即可．
