25．(22分)正电子发射计算机断层(PET)是分子水平上的人体功能显像的国际领先技术，它为临床诊断和治疗提供全新的手段。
⑴PET在心脏疾病诊疗中，需要使用放射正电子的同位素氮13示踪剂。氮13是由小型回旋加速器输出的高速质子轰击氧16获得的，反应中同时还产生另一个粒子，试写出该核反应方程。
⑵PET所用回旋加速器示意如图，其中置于高真空中的金属D形盒的半径为R，两盒间距为d，在左侧D形盒圆心处放有粒子源S，匀强磁场的磁感应强度为B，方向如图所示。质子质量为m，电荷量为q。设质子从粒子源S进入加速电场时的初速度不计，质子在加速器中运动的总时间为t(其中已略去了质子在加速电场中的运动时间)，质子在电场中的加速次数于回旋半周的次数相同，加速质子时的电压大小可视为不变。求此加速器所需的高频电源频率f和加速电压U。
⑶试推证当R>>d时，质子在电场中加速的总时间相对于在D形盒中回旋的时间可忽略不计(质子在电场中运动时，不考虑磁场的影响)。
24．(18分)如图所示，质量mA为4.0kg的木板A放在水平面C上，木板与水平面间的动摩擦因数μ为0.24，木板右端放着质量mB为1.0kg的小物块B(视为质点)，它们均处于静止状态。木板突然受到水平向右的12NŸs的瞬时冲量I作用开始运动，当小物块滑离木板时，木板的动能EM为8.0J，小物块的动能为0.50J，重力加速度取10m/s2，求
⑴瞬时冲量作用结束时木板的速度v0；
⑵木板的长度L。
23．(16分)图中MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.40m，电阻不计。导轨所在平面与磁感应强度B为0.50T的匀强磁场垂直。质量m为6.0×10-3kg、电阻为1.0Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R1。当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0.27W，重力加速度取10m/s2，试求速率v和滑动变阻器接入电路部分的阻值R2。
22．(16分)现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图1所示的光具座上组装成双缝干涉装置，用以测量红光的波长。
⑴将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为C、_________、A。
⑵本实验的步骤有：
①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；
②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；
③用米尺测量双缝到屏的距离；
④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离。
在操作步骤②时还应注意___________________和___________________。
⑶将测量头的分划板中心刻线与某条亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图2所示。然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时图3中手轮上的示数__________mm，求得相邻亮纹的间距Δx为__________mm。
⑷已知双缝间距d为2.0×10-4m，测得双缝到屏的距离l为0.700m，由计算式λ=________，求得所测红光波长为__________nm。
21．土星周围有美丽壮观的“光环”，组成环的颗粒是大小不等、线度从1μm到10m的岩石、尘埃，类似于卫星，它们与土星中心的距离从7.3×104km延伸到1.4×105km。已知环的外缘颗粒绕土星做圆周运动的周期约为14h，引力常量为6.67×10-11NŸm2/kg2，则土星的质量约为(估算时不考虑环中颗粒间的相互作用)
A．9.0×1016kg B．6.4×1017kg C．9.0×1025kg D．6.4×1026kg
第Ⅱ卷
20．现用电子显微镜观测线度为d的某生物大分子的结构。为满足测量要求，将显微镜工作时电子的德布罗意波长设定为d/n，其中n>1。已知普朗克常量h、电子质量m和电子电荷量e，电子的初速度不计，则显微镜工作时电子的加速电压应为
A． B． C． D．

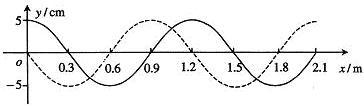

19．图中实线和虚线分别是x轴上传播的一列简谐横波在t=0和t=0.03s时刻的波形图，x=1.2m处的质点在t=0.03s时刻向y轴正方向运动，则
A．该波的频率可能是125HZ
B．该波的波速可能是10m/s
C．t=0时x=1.4m处质点的加速度方向沿y轴正方向
D．各质点在0.03s内随波迁移0.9m
18．一带电油滴在匀强电场E中的运动轨迹如图中虚线所示，电场方向竖直向下。若不计空气阻力，则此带电油滴从a运动到b的过程中，能量变化情况为
A．动能减小 B．电势能增加
C．动能和电势能之和减小 D．重力势能和电势能之和增加
17．某光电管的阴极是用金属钾制成的，它的逸出功为2.21eV，用波长为2.5×10-7m的紫外线照射阴极，已知真空中光速为3.0×108m/s，元电荷为1.6×10-19C，普朗克常量为6.63×10-34JŸs，求得钾的极限频率和该光电管发射的光电子的最大动能应分别是
A．5.3×1014HZ，2.2J B．5.3×1014HZ，4.4×10-19J
C．3.3×1033HZ，2.2J D．3.3×1033HZ，4.4×10-19J
16．将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为
A．(2πl2nB)2/P
B．2(πl2nB)2/P
C．(l2nB)2/2P
D．(l2nB)2/P
