4．如图所示，p字形发光物经透镜L在毛玻璃光屏M上成一实像，观察者处于E处，他看到屏M上的像的形状为

A．q　　　　 B.p　　 C. d　　　　 D.b

3.在x射线管中，由阴极发射的电子被加速后打到阳极，会产生包括X光在内的光子，其中光子能量的最大值等于电子的动能。已知阳极与阴极之间的电势差U。普朗克常数h，电子电量e和光速c,则可知该x射线管发出的X光的

A．最短波长为　　 B．最长波长为　

C．最小频率为　　　 D．最大频率为

2．一个理想变压器，原线圈和副线圈的匝数分别是n₁和n₂，正常工作时输入和输出的电压、电流、功率分别为U₁和U₂、I₁和I₂、P₁和P_2，已知n₁>n₂，则

A．U₁>U₂　 P₁<P₂ 　B．P₁=P₂ I₁<I₂ 　C．I₁<I₂ U₁>U₂ D．P₁>P₂ I₁>I₂

1. 在下列的四个方程中，X₁、X₂、X₃和X₄各代表某种粒子

①　　　　　 ②

③　　　　　　　 ④

以下判断正确的是

A．X₁是中子 B．X₂是质子　 C．X₃是α粒子　 D．X₄是氘核

22．(14分)在原子核物理中，研究核子与核子关联的最有效途径是“双电荷交换反应”,这类反应的前半部分过程和下述力学模型类似。两个小球A和B用轻质弹簧相连,在光滑的水平直轨道上处于静止状态。在它们左边有一垂直于轨道的固定挡板P,右边有一小球C沿轨道以速度v0射向B球，如图所示。C与B发生碰撞并立即结成一个整体D。在它们继续向左运动的过程中，当弹簧长度变到最短时，长度突然被锁定，不再改变。然后,A球与挡板P发生碰撞，碰后A、D都静止不动，A与P接触而不粘连，过一段时间，突然解锁定(锁定及解除锁定均无机械能损失)。已知A、B、C三球的质量均为m。

(1)求弹簧长度刚被锁定后A球的速度。

(2)求在A球离开挡板P之后的运动过程中，弹簧的最大弹性势能。　

2000年全国普通高等学校招生全国统一考试

21．(13分)图示为一种可用于测量电子电量e与质量m比例e/m的阴极射线管，管内处于真空状态。图中L是灯丝，当接上电源时可发出电子。A是中央有小圆孔的金属板，当L和A间加上电压时(其电压值比灯丝电压大很多)，电子将被加速并沿图中虚直线所示的路径到达荧光屏S上的O点，发出荧光。P₁、P₂为两块平行于虚直线的金属板，已知两板间距为d。在虚线所示的圆形区域内可施加一匀强磁场，已知其磁感强度为B，方向垂直纸面向外。a、b₁、b₂、c₁、c₂都是固定在管壳上的金属引线，E₁、E₂、E₃是三个电压可调并可读出其电压值的直流电源。

(1)试在图中画出三个电源与阴极射线管的有关引线的连线。

(2)导出计算e/m的表达式。要求用应测物理量及题给已知量表示。

20．(12分)2000年1月26日我国发射了一颗同步卫星，其定点位置与东经98°的经线在同一平面内。若把甘肃省嘉峪关处的经度和纬度近似取为东经98°和北纬α＝40°，已知地球半径R、地球自转周期T、地球表面重力加速度g(视为常量)和光速c。试求该同步卫星发出的微波信号传到嘉峪关处的接收站所需的时间(要求用题给的已知量的符号表示)。

19．(13分)面积很大的水池，水深为H，水面上浮着一正方体木块。木块边长为a，密度为水的1/2，质量为m。开始时，木块静止，有一半没入水中，如图所示。现用力F将木块缓慢地压到池底。不计摩擦。求

(1)从木块刚好完全没入水中到停在池底的过程中,池水势能的改变量。

(2)从开始到木块刚好完全没入水的过程中，力F所做的功。

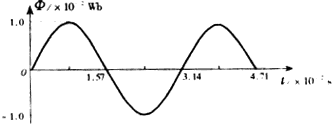

18．(2分)一小型发电机的矩形线圈的匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动。线圈匝数n＝100．穿过每匝线圈的磁通φ随时间按正弦规律变化，如图所示，发电机内阻r＝5．0Ω，外电路电阻R＝95Ω。已知感应电动势的最大值Em＝nωφm，其中φm为穿过每匝线圈磁通量的最大值。求串联在外电路中的交流电流表(内阻不计)的读数。

17．(11分)一横截面积为S的气缸水平放置，固定不动。气缸壁是导热的。两个活塞A

和B将气缸分融为1、2两气室，达到平衡时1、2两气室体积之比为3:2，如图所示，在室温不变的条件下，缓慢推动活塞A，使之向右移动一段距离d。求活塞B向右移动的距离。不计活塞与气缸壁之间的摩擦。
