16．(15分)如图所示，声源S和观察者A都沿x轴正方向运动，相对于地面的速率分别为vs和vA．空气中声音传播的速率为vp,设vs<vp,vA<vp,空气相对于地面没有流动．
(1)若声源相继发出两个声信号．时间间隔为Δt,请根据发出的这两个声信号从声源传播到观察者的过程．确定观察者接收到这两个声信号的时间间隔Δt'．
(2)请利用(1)的结果，推导此情形下观察者接收到的声波频率与声源发出的声波频率间
的关系式．
写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．
15．(15分)如图所示，半径为R、圆心为O的大圆环固定在竖直平面内，两个轻质小圆环套在大圆环上．一根轻质长绳穿过两个小圆环，它的两端都系上质量为m的重物，忽略小圆环的大小。
(1)将两个小圆环固定在大圆环竖直对称轴的两侧θ=30°的位置上(如图)．在-两个小圆环间绳子的中点C处，挂上一个质量M=m的重物，使两个小圆环间的绳子水平，然后无初速释放重物M．设绳子与大、小圆环间的摩擦均可忽略，求重物M下降的最大距离．
(2)若不挂重物M．小圆环可以在大圆环上自由移动，且绳子与大、小圆环间及大、小圆环之间的摩擦均可以忽略，问两个小圆环分别在哪些位置时，系统可处于平衡状态?
14．(14分)如图所示的电路中，电源电动势E=6.00V，其内阻可忽略不计．电阻的阻值分别为R1=2.4kΩ、R2=4.8kΩ，电容器的电容C=4.7μF．闭合开关S，待电流稳定后，用电压表测R1两端的电压，其稳定值为1.50V．
(1)该电压表的内阻为多大?
(2)由于电压表的接入，电容器的带电量变化了多少?
13．(14分)如图所示，一个变压器(可视为理想变压器)的原线圈接在220V的市电上，向额定电压为1.80×104V的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12mA时，熔丝就熔断．
(1)熔丝的熔断电流是多大?
(2)当副线圈电路中电流为10mA时．变压器的输入功率是多大?
12．(12分)某同学对黑箱(见图1)中一个电学元件的伏安特性进行研究．通过正确测量，他发现该元件两端的电压Uab(Uab=Ua-Ub)与流过它的电流I之间的变化关系有如下规律
①当-15V<Uab<0V时，I近为零．②当Uab≥0时，Uab和I的实验数据见下表：

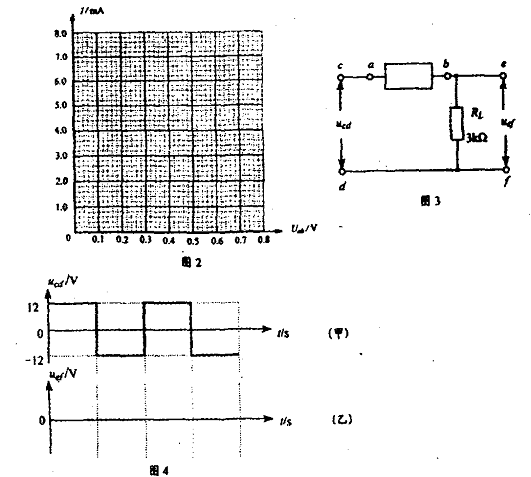

(1)在图2中画出Uab≥0时该元件的伏安特性曲线．(可用铅笔作图)
(2)根据上述实验事实．该元件具有的特性是______________________
(3)若将此黑箱接入图3电路中，并在该电路的cd两端输入如图4(甲)所示的方波电压
信号ucd,请在图4(乙)中定性画出负载电阻RL上的电压信号uef的波形．
11．(8分) (1)某实验中需要测量一 根钢丝的直径(约0.5mm)．为 了得到尽可能精确的测量数据，应从实验室提供的米尺、螺旋测微器和游标卡尺(游标尺上有10个等分刻度)中，选择___________进行测量．
(2)用游标卡尺(游标尺上有50个等分刻度)测定某工件的宽度时，示数如图所示，此工件的宽度为___________mm。
10．若原子的某内层电子被电离形成空位，其它层的电子
跃迁到该空位上时，会将多余的能量以电磁辐射的形式释放出来，此电磁辐射就是原子的特征X射线．内层空位的产生有多种机制，其中的一种称为内转换，即原子中处于激发态的核跃迁回基态时，将跃迁时释放的能量交给某一内层电子，使此内层电子电离而形成空位(被电离的电子称为内转换电子)．214Po的原子核从某一激发态回到基态时，可将能量E0=1.416MeV交给内层电子(如K、L、M层电子，K、L、M标记原子中最靠近核的三个电子层)使其电离．实验测得从214Po原子的K,L、M层电离出的电子的动能分别为Ek=1.323MeV、EL=1.399MeV、EM=1.412MeV．则可能发射的特征X射线的能量为
A．0.013MeV B．0.017MeV C．0.076MeV D．0.093MeV
第Ⅱ卷(非选择题 共110分)
9．如图所示，只含黄光和紫光的复色光束PO，沿半径方向射入空气中的玻璃半圆柱后，被分成两光束OA和OB沿如图所示方向射出．则
A．OA为黄光，OB为紫光
B．OA为紫光，OB为黄光
C．OA为黄光，OB为复色光
D．Oa为紫光，OB为复色光

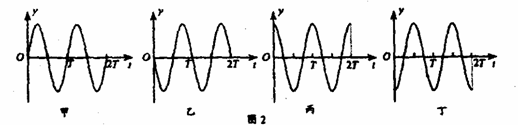

8．图1中，波源S从平衡位置y=0开始振动，运动方向竖直向上(y轴的正方向)，振动周期T=0.01s，产生的简谐波向左、右两个方向传播，波速均为v=80m/s．经过一段时间后，P、Q两点开始振动,已知距离SP=1.2m、SQ=2.6m．若以Q点开始振动的时刻作为计时的零点，则在图2的振动图象中，能正确描述P、Q两点振动情况的是
A．甲为Q点振动图象
B．乙为Q点振动图象
C．丙为P点振动图象
D．丁为P点振动图象
7．雷蒙德·戴维斯因研究来自太阳的电子中徽子(ve)而获得了2002年度诺贝尔物理学奖．他
探测中徽子所用的探测器的主体是一个贮满615t四氯乙烯(C2Cl4)溶液的巨桶．电子中微子可以将一个氯核转变为一个氩核，其核反应方程式为 已知核的质量为36.95658u，核的质量为36.95691u， 的质量为0.00055u，1u质量对应的能量为931.5MeV．根据以上数据，可以判断参与上述反应的电子中微子的最小能量为
A．0.82 MeV B．0.31 MeV C．1.33 MeV D．0.51 MeV
的关系式．
(15分)如图所示，半径为R、圆心为O的大圆环固定在竖直平面内，两个轻质小圆环套在大圆环上．一根轻质长绳穿过两个小圆环，它的两端都系上质量为m的重物，忽略小圆环的大小。
m的重物，使两个小圆环间的绳子水平，然后无初速释放重物M．设绳子与大、小圆环间的摩擦均可忽略，求重物M下降的最大距离．
(2)由于电压表的接入，电容器的带电量变化了多少?
(2)当副线圈电路中电流为10mA时．变压器的输入功率是多大?
A．OA为黄光，OB为紫光
A．甲为Q点振动图象
已知
核的质量为36.95658u，
核的质量为36.95691u，
的质量为0.00055u，1u质量对应的能量为931.5MeV．根据以上数据，可以判断参与上述反应的电子中微子的最小能量为
