2、．如图所示，一些商场安装了智能化的自动扶梯。为了节约能源，在没有乘客乘行时，自动扶梯以较小的速度匀速运行，当有乘客乘行时自动扶梯经过先加速再匀速两个阶段运行。则电梯在运送乘客的过程中：

A．乘客始终受摩擦力作用

B．乘客经历先超重再失重

C．乘客对扶梯的作用力先指向右下方，再竖直向下

D．扶梯对乘客的作用力始终竖直向上

1、如图所示，两束单色光A、B分别沿半径方向由空气射入半圆形玻璃砖，出射光合成一束复色光P，下列说法正确的是

A．A光的频率大于B光的频率

B．在玻璃砖中A光的传播速度小于B光的传播速度

C．两种单色光由玻璃射向空气时，A光的临界角较大

D．若用B光照射某种金属时能发生光电效应现象，则用A光照射该金属也一定能发生光电效应现象

31答案：色散　 　略(反射光线和折射光线各

32答案：见图1．反射光线、折射光线正确各给2分．(折射光线只要偏向法线即可．)

33

34

35(09恩施)如图，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。

36(09自贡)右图所示，东东在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带。东东对产生的原因进行了思考。受此启发，在测量凸透镜的焦距时，东东想：如果分别用红光和紫光平行与同一个凸透镜的主光轴射入，红光、紫光对凸透镜的焦距是否相同呢？请写出你的推断：　　　 　红　　 色光对凸透镜的焦距大，

你推断的理由是：凸透镜(或三棱镜)对红光的偏折(或折射)程度小　　 (或将凸透镜与三棱镜对比，或将凸透镜等效为两个三棱镜的组合)

37(09黄冈)人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__薄______ (选填“厚”或“薄”)。潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图。请根据图中已有的光路，完成光路图，画出物体A的大致位置

38(09泰安)在利用光具座进行凸透镜成像的实验探究中：

(1)如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有　　 会聚　 作用，该凸透镜的焦距是　 　11　　 cm。

(2)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：蜡烛放在了凸透镜焦点以内(或蜡烛、凸透镜和光屏三者的中心不在同一条直线上 。

(3)调整后，把烛焰放在距凸透镜16cm处时(如图乙)，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、放大的实像(填写像的性质)；投影仪(或幻灯机)(填光学仪器)就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向靠近(选填“靠近”或“远离”)透镜的方向移动。

39 (09成都)小敏的实验是“探究凸透镜成像的特点”。她的困惑是：不知道实验室准备的凸透镜的焦距。小亮给他提供的解决方案是：根据图17所示的设计方案图进行实验．测出焦距。

你的意见：小亮的“方案”是　 可行　 (填“可行”或“不可行”)的。

A．如果“方案”可行，请你对利用该“方案”测量

焦距的具体操作提出一条注意事项： 　实验中要让平行光尽量与透镜的主光轴平行；　　　

B．如果“方案”不可行，请提出你的解决方案：_实验中要在光屏上得到最小最清晰的光点时，才停止移动光屏　 。 (说明：若你认为“方案”可行，则选A解答，若你认为“方案”不可行，则选B解答)上。　　

40(1)10cm　 (2)倒立、缩小的实像　 照相机(或摄像机、摄像头) (3)凹透镜

41

⑵请用刻度尺量出凸透镜的焦距：f=约5cm cm。

⑶小明将该凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏在光具座上的位置如图8所示，其中明显还需要调整的是光屏的高度，使蜡烛、凸透镜、光屏的中心在同一直线上。调整后，在光屏上恰好得到一个清晰的蜡烛的像，请你详尽地描述这个像的特点倒立、缩小的实像。

⑷此时，小明把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置，结果光屏上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向远离凸透镜的方向移动(填 “远离”或“靠近”)，才能使蜡烛的像变清晰。此实验说明近视眼配戴合适的近视眼镜能矫正视力的原因是能把成在视网膜前的像成在视网膜上。

评分标准：本题共7分，各小题占分见相应小括号内的分值。其中地(3)小题若学生只填出“光屏的高度”也可给1分；　 成像的特点少答一个扣1分，扣满2分为止。地(4)小题的第二个空可根据学生答的意思酌情给分或扣分。如：学生若仅填出“近视镜对光有发散作用”也可给1分。

21(09平原会考)数码相机是一种新兴的照相器材，它同普通照相机不同之处，在于它没有底片，而是通过一个特殊的感光层CCD，将图象的光信号转化成为数字信号保存起来．下表是某数码相机的一些参数，请你根据这个表格,用所学过的知识来说明，感光层离开镜头的距离要满足什么条件：_大于34mm小68mm _；要成像，物体离开镜头的距离要满足什么条件：__大于68mm __。 22(09绵阳)如果一束来自远处某点的光，经人眼的角膜和晶状体折射后，所成的像落在视网膜前，这眼就是_ 近视__眼。用凸透镜可以矫正　 远视　 眼。

23(09河南七地市)人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个__凸__透镜，来自物体的光会在视网膜上形成一个_倒立__的像(选填“正立”或“倒立”)。如果长期不注意用眼卫生，会导致近视。有一种治疗近视眼的手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变得_弱____些(选填“强”或“弱”)。

24(09湖州)近视患者需佩戴由凹透镜制成的眼镜，是由于凹透镜对光有　 发散 (选填会聚或发散)作用

25(09荆门)如果没有好的用眼习惯，容易使眼睛近视。近视眼看不清远处的物体，来自远处某点的光会聚在视网膜_前(选填“前”或“后”)。其矫正方法是配带凹透镜。

26 (09雅安)人眼是世界上最精密的照相机(选填“照相机”、“幻灯机”或“放大镜”)，晶状体相当于一个凸透镜，视网膜相当于光屏。只有成像在视网膜上才会看清物体；小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是近视眼眼(选填“近视”或“远视”)。如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的凹透镜透镜制作的眼镜来矫正视力。

27(09益阳)在高考体检时，医生让李华同学观察前方平面镜中的视力表来确定视力，视力表在李华的后方，他在镜中看到的是视力表的一个正立、等大的虚像。测试后，医生发现李华眼睛近视，他需配戴凹透镜矫正视力。

28　(09黄冈)小明利用电脑上的视频摄像头给自己拍数码登记照。试拍后发现左脸白，右脸黑，原来是台灯放在左侧，这是由于光的_直线传播造成的；调整台灯后，小明在距离镜头大于二倍焦距处；如果觉得像偏小，他应该_靠近(选填“靠近”或“远离”)镜头。看着自己的照片，发现面部光线还是不均匀。请你帮他想出一个解决办法_灯光不直接照射面部(用多个灯从不同角度照明等)_。

29　(09天津)照相机的镜头相当于一个凸透镜，在使用照相机拍照时，物体距镜头的距离要大于(填“大于”、“等于”或“小于”)镜头的二倍焦距；物体在底片上所成像的大小小于(填“大于”、“ 等于”或“小于”)实际物体的大小。

30(09金华)观察拍摄于水边的风景照片时，总会发现倒影部分比景物本身暗一些，这是光从空气射到水 面上时，由于光的　 折射　 (填“反射”或“折射”)一部分光进入了水中的缘故。

1-5CADCC　

6-10CABBA

11-15CBAAB

16-20DCABB

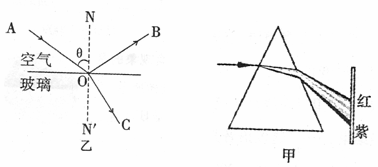

31(09莆田)(3分)如图甲所示，一束白光经三棱镜折射后，在光屏上形成自上而下为红、橙、黄、绿、蓝、靛、紫的色带，这就是光的__________现象。一束红光沿AO从空气斜射向玻璃，OB和OC分别是红光的反射光线和折射光线，如图乙所示。如果一束紫光也沿A0斜射向玻璃，请你在图乙中画出该紫光的折射光线(大致位置)和反射光线，并标出传播方向。

32(09烟台)一束光线AO以与水面成30⁰的角斜射到水面．试在图12中画出光线AO经过水面后的光路图 　

33(09成都)如图12所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。

34(09广东)如图9所示，A0表示从空气斜射向玻璃砖上表面的一束光，请大致画出这束光在玻璃砖中的折射光线

35(09恩施)如图，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。

36(09自贡)右图所示，东东在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带。东东对产生的原因进行了思考。受此启发，在测量凸透镜的焦距时，东东想：如果分别用红光和紫光平行与同一个凸透镜的主光轴射入，红光、紫光对凸透镜的焦距是否相同呢？请写出你的推断：　　　 　　　　色光对凸透镜的焦距大，

你推断的理由是：　　　　　　　　　　　　　　 　　　　

37(09黄冈)人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ _____ (选填“厚”或“薄”)。潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图。请根据图中已有的光路，完成光路图，画出物体A的大致位置

38(09泰安)在利用光具座进行凸透镜成像的实验探究中：

(1)如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有　　 　　　作用，该凸透镜的焦距是　 　　cm。

(2)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：　　　　　　　　　　　　 　。

(3)调整后，把烛焰放在距凸透镜16cm处时(如图乙)，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、　　　 的实像(填写像的性质)；　　　　　　 (填光学仪器)就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向　　　　　　　 (选填“靠近”或“远离”)透镜的方向移动。

39 (09成都)小敏的实验是“探究凸透镜成像的特点”。她的困惑是：不知道实验室准备的凸透镜的焦距。小亮给他提供的解决方案是：根据图17所示的设计方案图进行实验．测出焦距。

你的意见：小亮的“方案”是　 　　　(填“可行”或“不可行”)的。

A．如果“方案”可行，请你对利用该“方案”测量

焦距的具体操作提出一条注意事项：　 　　　　　　　　　　　　　

B．如果“方案”不可行，请提出你的解决方案：_　　　　　　　　　　 　。 (说明：若你认为“方案”可行，则选A解答，若你认为“方案”不可行，则选B解答)

上。　　　　

40(09安顺)某实验小组在“探究凸透镜成像特点”实验过程中，进行了以下步骤：

(1)将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小、最亮的光斑，由此粗略测出此凸透镜焦距约是多少？

(2) 小华同学将蜡烛、凸透镜、光屏依次放在光具座上，如图9 所示，并使烛焰、凸透镜、光屏三者的中心在同一高度上，实验过程中凸透镜保持在光具座上50cm的位置处不变。将烛焰移动到光具座上的15cm位置处，当光屏在光具座60-70cm间的某位置时，光屏将会接到烛焰的像，该像与物比较有什么特点？应用这一原理可以制成什么光学仪器？

(3)小华同学对凸透镜成像做了进一步的探究，让凸透镜和烛焰的位置保持不变，将光屏向右移动了2cm，结果发现屏上烛焰的像变模糊，接着她将同学的近视眼镜放在透镜与烛焰之间并左右移动进行调节，结果光屏上烛焰的像又重新变清晰。此现象说明近视眼镜是凸透镜还是凹透镜？

41(09济宁)在做“探究凸透镜成像规律”的实验时：

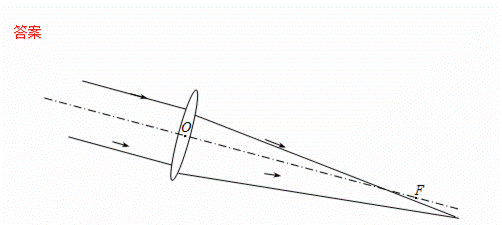

⑴小明发现所用的凸透镜没有标明焦距，于是他让太阳光平行于主光轴照射在凸透镜上，在透镜另一侧F点得到一个最小的亮点，如图7所示。试作出这一过程的光路图。

⑵请用刻度尺量出凸透镜的焦距：f=　　　 　cm。

⑶小明将该凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏在光具座上的位置如图8所示，其中明显还需要调整的是　　　　　　 。调整后，在光屏上恰好得到一个清晰的蜡烛的像，请你详尽地描述这个像的特点　　　　　　　　　 。

⑷此时，小明把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置，结果光屏上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向 　　　　凸透镜的方向移动(填 “远离”或“靠近”)，才能使蜡烛的像变清晰。此实验说明近视眼配戴合适的近视眼镜能矫正视力的原因是　　　　　　　　　　　 。

2010年中考物理复习专题练习13光的折射答案

21(09平原会考)数码相机是一种新兴的照相器材，它同普通照相机不同之处，在于它没有底片，而是通过一个特殊的感光层CCD，将图象的光信号转化成为数字信号保存起来．下表是某数码相机的一些参数，请你根据这个表格,用所学过的知识来说明，感光层离开镜头的距离要满足什么条件：_　　　　　　　　 　　　　_；要成像，物体离开镜头的距离要满足什么条件：__　　　　　　 __。

22(09绵阳)如果一束来自远处某点的光，经人眼的角膜和晶状体折射后，所成的像落在视网膜前，这眼就是_ 　　　__眼。用凸透镜可以矫正　 　　　　　眼。

23(09河南七地市)人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个_　 __透镜，来自物体的光会在视网膜上形成一个_　　　 __的像(选填“正立”或“倒立”)。如果长期不注意用眼卫生，会导致近视。有一种治疗近视眼的手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变得_　 ___些(选填“强”或“弱”)。

24(09湖州)近视患者需佩戴由凹透镜制成的眼镜，是由于凹透镜对光有　 　　　(选填会聚或发散)作用

25(09荆门)如果没有好的用眼习惯，容易使眼睛近视。近视眼看不清远处的物体，来自远处某点的光会聚在视网膜_ (选填“前”或“后”)。其矫正方法是配带　　　　 透镜。

26 (09雅安)人眼是世界上最精密的　　　　　　 (选填“照相机”、“幻灯机”或“放大镜”)，晶状体相当于一个凸透镜，视网膜相当于光屏。只有成像在视网膜上才会看清物体；小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是　　　　　 眼(选填“近视”或“远视”)。如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的　　　　 透镜制作的眼镜来矫正视力。

27(09益阳)在高考体检时，医生让李华同学观察前方平面镜中的视力表来确定视力，视力表在李华的后方，他在镜中看到的是视力表的一个　　　　 立、等大的虚像。测试后，医生发现李华眼睛近视，他需配戴　　　 透镜矫正视力。

28　(09黄冈)小明利用电脑上的视频摄像头给自己拍数码登记照。试拍后发现左脸白，右脸黑，原来是台灯放在左侧，这是由于光的_　　　　 造成的；调整台灯后，小明在距离镜头　　　　　 处；如果觉得像偏小，他应该_　　　　 (选填“靠近”或“远离”)镜头。看着自己的照片，发现面部光线还是不均匀。请你帮他想出一个解决办法_　　　　　　　 _。

29　(09天津)照相机的镜头相当于一个凸透镜，在使用照相机拍照时，物体距镜头的距离要

　　　　　　　　　　 (填“大于”、“等于”或“小于”)镜头的二倍焦距；物体在底片上所成像的大小　　　 (填“大于”、“ 等于”或“小于”)实际物体的大小。

30(09金华)观察拍摄于水边的风景照片时，总会发现倒影部分比景物本身暗一些，这是光从空气射到水 面上时，由于光的 　　(填“反射”或“折射”)一部分光进入了水中的缘故。

31(09黄冈)一些城市开始使用了风能、光能互补路灯。它是有由太阳能电池板、小型风力发电机各自给24V蓄电池充电，晚上由LED(发光二极管)灯照明。下表是亮度相当的两种灯的相关数据。要使该路灯总发光效果相当于500W白炽灯，它应由__　　　　 _只LED灯_　　 _联而成。原来是用500W白炽灯，若每晚供电10小时，一个月(30天)，消耗了_　　　　　 KW.h的电能。请说出这种路灯优点 __　　　　　　　 (至少说两点)。

	一只LED灯	一只白炽灯
发光原理	二极管发光	钨丝高温发光
额定电压	24V	220V
响应时间	S	S
额定功率	12W	100W

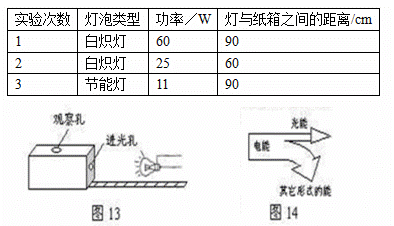

32(09安顺)小柯为了解不同照明灯的性价比，制作了如图13 所示的装置。在正对观察孔的纸箱内平放一张写有“E ”字的卡片，移动照明灯，使从观察孔恰能看清“E”字，测出灯与箱之间的距离，以比较灯的照明效果。实验后，他又查阅了相关资料，数据如下表：

(l)分析实验数据，你可以发现白炽灯的照明效果与灯的功率和照明的距离有关。比较节能灯与白炽灯，在保证照明效果相同情况下，节能灯有什么优点？ (2)白炽灯工作时的能量转化情况如图14，试推测节能灯工作时的能量转化情况，仿照图14画出节能灯工作时的能量转化图。

(3)小柯了解到白炽灯的发光效率大约只有8%，请计算一下60W的白炽灯如一年正常工作2000h会白白浪费掉多少度的电能。

33(09广东)家庭电路的电压是220V，某空调器处于投冷状态时的功率P1是2.2Kw,送风状态时的功率P2是0.22Kw，它们是交替运行的，现测得此空调器在某时段内的电功率随时间变化的关系如图16所示。

(1)空调器在前5min 内处于什么状态?此时通过它的电流是多少?　

　(2)在1h内，空调器将消耗的电能是多少度?

34(09益阳)图9所示电路，电源电压不变，灯泡L标有“6V 2W”，定值电阻R₁的阻值为12Ω，滑动变阻器R的最大阻值为200Ω，允许通过的最大电流为1A，电压表接入电路的量程是0-15V。当开关S闭合后，滑动变阻器的滑片P移到某位置时，电压表读数为8V，此时灯泡恰好正常发光(忽略温度变化对灯泡电阻的影响)。求：

(1)灯泡电阻的大小。 (2)电源电压。 (3)当滑动变阻器连入电路的电阻为30Ω时，灯泡的实际功率。 (4)在保证电路元件不烧坏的情况下，滑动变阻器允许连入电路的阻值范围是多少？

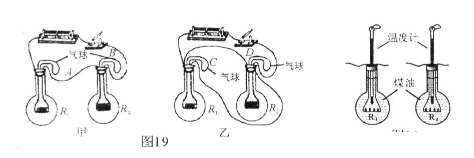

35(09朝阳)为了探究电流产生的热量跟什么因素有关系，王军设计了如图19所示的甲、乙两装置。他将两段阻值不同的电阻丝(R₁<R₂)分别密封在两个完全相同的烧杯中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。

(l)甲装置可探究电流产生的热量与　 　　　是否有关。

(2)在这个实验中，电流产生热量的多少是通过 　　　　　　体现出来的，像这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”。这种方法在物理学的研究中经常用到，请你列举一列：　　　　　　　　　　　　　　　　　　　　　　 。

(3)在装置甲、乙的两次实验中，比较相同时间里气球A与C体积变化情况可探究电流产生的热量与　　　　　　　　 　有关。

(4)若甲、乙两装置同时实验，在相同的通电时间里，A、B、C、D四个气球胀大的程度从大到小的排列顺序是　 　　　　　　

(5)教材上的该实验装置如图20所示(烧瓶与图l9中的相同)。比较图19和图20所示的两个实验，你认为较好的是图________装置，理由是：_________________________.

36(09襄樊)如图11所示的电路中，R₁＝6Ω，R₂＝20Ω，R₃＝30Ω，电源电压保持不变。当S₁、S₂都闭合时，电流表的示数是0.6A，求：

(1)电源电压是多少?这时R₂中的电流是多少?

(2)当S₁、S₂都断开时，1分钟R₁产生的热量是多少?

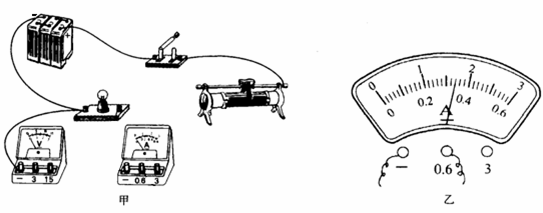

37(09黔东南州)小红同学要测量额定电压为3.8 V小灯泡的功率。 (1)连接的不完整的实物电路如图8甲所示。请用笔画线代替导线，完成实物电路的连接。

(2)在闭合开关前，变阻器的滑片应移到　　 　　　　端。(填“左”或“右”) (3)小红同学在实验中遇到这样的情况，闭合开关后不久，电流表的示数突然减小为零而电压表有示数，则造成这种情况的可能原因是　　　　 　　　　　　。(2分) (4)排除故障后闭合开关，调节变阻器的滑片使灯泡正常发光，电流表的指针位置如图8乙所示，则小灯泡的额定功率为___　　　 __W。学科

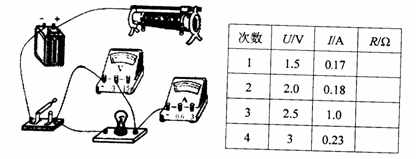

38(09河北)小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻。

(1)图17是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。(要求滑动变阻器连入电路的阻值最大)

(2)连接好电路后，小明进行了实验，记录的数据如下表所示。

请仔细分析分析实验数据，回答以下问题：

①表中有一个明显的错误数据，请指出错误数据并分析产生的原因。　　　　　　 。

②小灯泡正常发光时的电阻为　　　　 Ω。

(3)完成上述实验后，小明想用原电路测量一段电阻丝R_x的阻值(约10Ω)。他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验。请简述实验步骤并写出计算R_x的最后表达式。(已知滑动变阻器的最大阻值为R₀)

实验步骤：　　　　　　　　　　　 。表达式：R_x= 　　　　　　　。

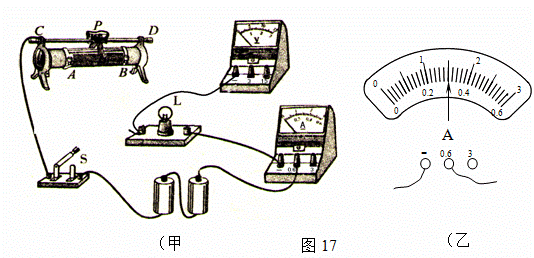

39　 (09雅安)在“测小灯泡电功率”的实验中，小灯泡的额定电压是2.5V，滑动变阻器上标有“10Ω 2A”字样，小灯泡的电阻小于10Ω。

(1)连接不完整的电路如图17(甲)所示，请用笔画线代替导线，将实物电路连接完整(要求导线不交叉)。

(2)连接好电路后，为了保证电路的安全，要将滑动变阻器滑片移至　　　　　 端(选填“A”或“B”)，才能闭合开关；闭合开关时，发现电流表指针偏向没有刻度的那一边，造成这一故障的原因是　　　　　　　　　　　　　　　　　　　 。

(3)排除故障，闭合开关，电压表的示数为1.5V，为了让小灯泡正常发光，应将滑片向　　　　 端移动(选填“A”或“B”)。

(4)当小灯泡正常发光时，电流表示数如图17(乙)所示，通过小灯泡的电流是　　　 A。小灯泡的额定功率是　　　　 W。

(5)将图17(甲)中的小灯泡更换成定值电阻，且电路连接完好，还可以完成的实验是(　　 )

A．探究电流的磁场强弱与电流大小的关系　　　　　　

B．探究电流与电压关系

C．探究电流产生的热量与电阻的关系　　　　　　　　　

D．探究电流与电阻关系

40 　(09重庆)爱思考的林刚利用图16所示的电路进行实验，当闭合开关S后，发现标有“6V 3W”的灯L₁和标有“12V 3W”的灯L₂亮度并不相同。已知电源电压为6V，不考虑灯丝电阻值随温度的变化。求：

(1)通过灯泡L₁的电流为多大？

(2)灯光L₂每分钟消耗多少电能？

(3)灯泡L₂的实际功率是多大？电路中灯L₁和L₂哪个更亮？

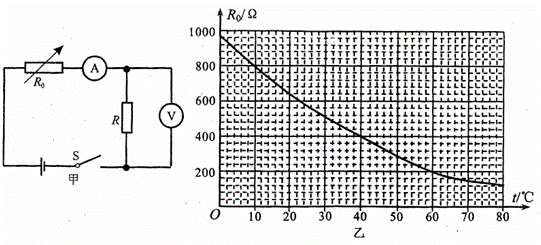

42(09绵阳)现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度。如图甲所示的电路，将热敏电阻Ro置于细菌培养箱内，其余都置于箱外。这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是l2 V，定值电阻R的阻值是200 Ω。热敏电阻Ro的阻值随温度变化的关系如图乙所示。求：

(1)当培养箱内的温度降低时，电流表的示数如何变化？

(2)当培养箱．内的温度为40℃时，电压表的示数是多大？

(3)已知电流表的量程是0 ~30 mA，电压表的量程是0~8 V，则此电路能够测量的最

高温度是多大？此时热敏电阻Ro消耗的电功率是多大？

21(09丽水) 如图是一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将　 　　　　　　　能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了l小时，电流做功为　 　　　　　焦。

22(09黔东南州)微波炉是效率很高的家用电器，一个标有“220 V，880 W”的微波炉，正常使用时，其电阻是　　 _____Ω，通过它的电流是　　 __A，若用它煮一餐饭花15分钟的时间，则煮一餐饭用____　　 _____度电。

23(09湖州)某37英寸液晶电视机的铭牌上有“220V　 200W”的字样，则该电视机正常工作1小时消耗　 　　　千瓦时的电能

24(09襄樊)某个小灯泡上标有"6V 6W"字样，其电流随两端电压变化关系的曲线如图3所示。那么当小灯泡两端的电压为2 V时，小灯泡的电功率为　　　　 W。

25 (09娄底)右表是某种家用电热水器的铭牌上所列的 主要技术参数.请根据铭牌中的数据计算，此热水器在额定电压下工作时，通过电热水器的电流约为 　　　　　A.(保留一位小数)

26(09江苏)某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是　　　　　 A．如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为 　　　　　Ω的电阻．

27(09绵阳)如图所示的电路，电源电压为6V，灯泡L₁和L₂分别标有“6V 6W”和“6V 3W”字样。如果将S₁、S₂、S₃分别换成电流表、电压表、电流表，则电压表的示数为　 　　　V；如果将S_l、S₂、S₃分别换成电压表、电流表、电压表，则电流表的示数为_　　　 　A。

28(09烟台)如图11所示的电路中，L1和L2是两只标有“6V3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是　　　　 表，b 　　　　表，a表的示数是　 　

29(09蚌埠二中)现有两个分别标有“6V　 6W”和“3V　 6W”的灯泡L₁和L₂，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是___ __A。若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是___　　 ___V。

30(09哈尔滨)(2分)图甲是小灯泡中的电流随它两端电压变化的图像．将此灯泡接入图乙所示电路中，闭合开关S后，小灯泡实际功率为1 W；再闭合开关S。后，电流表示数变化了0．1 A，则电阻R的阻值是　　　　 Ω，此时电路消耗的总功率是　　　　 W．
