9.
小明和小华合作测量额定电压为2.5V小灯泡的功率,已知灯丝电阻大于8Ω.现有下列器材:干电池三节,电流表(0 - 0.6A,0 - 3A)、电压表(0 – 3V,0 - 15V)、滑动变阻器(15Ω,1.5A)、开关各一个、导线若干.

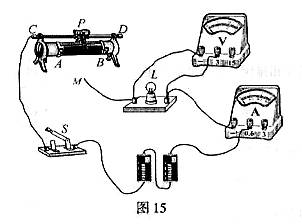

(1)欲使滑动变阻器滑片向右移动时,灯泡变亮.请你用笔画线信替导线将图12所示的电路连接完整.
|
实验次数 |
灯泡两端电压U/V |
通过灯丝电流I/A |
|
1 |
2.2 |
0.26 |
|
2 |
2.5 |
0.28 |
|
3 |
3.0 |
0.30 |
(2)他们测得的三次数据如上表,则小灯泡的额定功率为 ______ W.
(3)小明分析表中数据后发现:当灯丝两端电压改变时,灯丝电阻也在改变.你认为引起灯丝电阻变化的原因是:_______________ ;有何生活经验或科技应用能支持你的观点(请举一例)________________________________________________ .
(4)实验过程中,由于不小心造成灯泡短路,则电路中可能出现的现象是(至少说出两点):
(2005年连云港)
8.在测定标有“2.5V”字样的小灯泡电阻的实验中:
![]()
![]()
![]()
|
实验次数 |
1 |
2 |
3 |
|
电压U/V |
1.5 |
2.5 |
3.0 |
|
电流I/A |
0.2 |
0.25 |
|

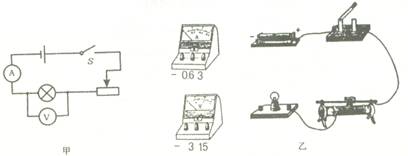

(1)请你根据电路图将实物电路补充完整.
(2)通过实验得到了三组U和I的数据(如
右表)。当灯泡两端电压为3.0V时,电流表
示数如上右图,请将读数填入表格中。
(3)小灯泡正常发光时的电阻为________Ω。
(4)利用现有器材和电路图还能完成的实验有: ____________________ (说出一个即可)。
(2005年江苏省淮安市)
1.(6分)测小灯泡电功率实验.

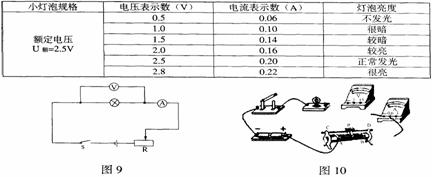

(1) 图10是本实验的实物部分连接图,请用实线代替导线完成对两电表的正确连接.
|

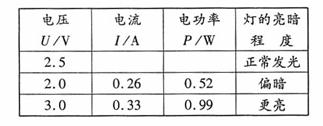

(3) 右表是某实验小组两位同学实验
记录的数据,事后他们分析,发现
其中一组数据不合理,不合理的数
据组的序号是:______________.
(2005年北京市)
