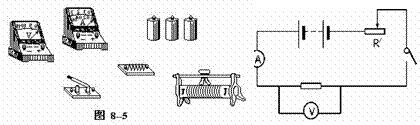

1、左侧根据实物图画出电路图；右侧根据电路图画实物图。

8、如图所示的电路，为了改变电路中的电流强度，可将M，N分别接到滑动变阻器的_____、__　　 _两接线柱上。闭合开关后，当P向左滑动时，电路中的电流将______。

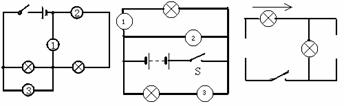

7、(1)在图○内填上适当的电表符号，并标出正、负接线柱。

(2)在右图中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L₁和L₂串联，且都能发光。

6、如图所示的电路中，R₁和R₂的连接是_________联。若电源电压为6伏，电压表的示数为2V，则R₂两端的电压为_______。

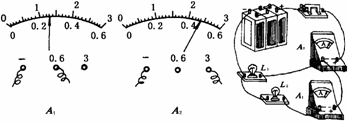

5、如图所示的电路中，电流表的示数是通过______的电流，电流表的示数是通过______的电流。从电流表、的示数，可知通过电池的电流是_________A。

4、①炭捧、②塑料、③空气、④纯净的水、⑤人体、⑥油、⑦硫酸溶液、⑧大地和⑨金属中，属于导体是___　 _。

3、如右图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的　　　 有关。

2、如图所示的电路，如果使灯L₁、L₂串联，则应闭合开关__________，断开开关__________，如果使灯L₁、L₂并联，则应闭合开关__________，断开开关__________，如果闭合开关S₁、S₃，则会出现__________，这是不允许的。

1、电路如图所示，闭合开关后，电路将__________，要使电路中两灯串联，只要拆除导线_________。

20、如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是(　　 )

A、电压表、电流表示数都变大　　　　　 B、电压表示数变大，电流表示数变小

C、电压表示数变小，电流表示数变大　　 D、 电压表、电流表示数都变小
