20、一根绳子能承受的最大拉力为500N，一个人站在地上，想用这根绳

19、(1) 图8是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在 A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L₁，和重力G的力臂L₂。

(2) 如图9所示，重量为20N的小球悬挂在细绳下来回摆动，请用力的示意图表示小球所受到的重力。

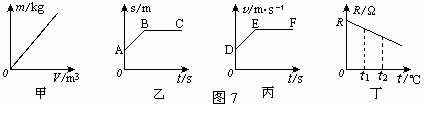

18、下列关于图象的说法中，不正确的是……………………………………………(　　　 )

A．图甲表明同种物质的密度与质量成正比，与体积成反比

B．图乙表示物体在AB和CD段做不同的匀速运动

C．图丙表示物体在DE和EF段做不同的变速运动

D．图丁表示一段导线的电阻值随温度而发生变化

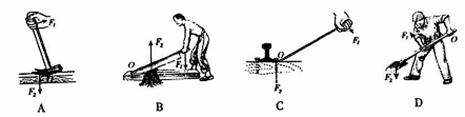

17、如图6所示的工具，在使用中属于省力杠杆的是………………………………(　　　 )

16、人类在探索自然规律的过程中，总结了许多科学研究方法：等效替代法、控制变量法、实验推理法、建立理想模型法等。下列研究方法中，运用了建立理想模型法的是……………………………………………………………………………………………(　　　 )

A．引入“总电阻”的概念　　　　 B．将撬棒抽象为绕固定点转动的硬棒

C．用“水压”类比“电压”　　　 D．保持电阻不变，观察电流随电压的变化

15、三个体积相等，质量相同的空心金属球，分别由铜、铁、铝组成，其中空心部分体积最大的是(ρ铜>ρ铁>ρ铝) ………………………………………………………………(　　　 )　　　　　　　　　　　　　　　　　　

A．铜球　　　 B．铁球　　　 C．铝球　　　 D．三个球一样大

14、足球运动员把足球踢向空中，如图5所示。若不计空气阻力，则下列表示足球在空中飞行时的受力图中，正确的是(G表示重力，F表示脚对球的作用力) …………………(　　　 )

13、下列各项中与所给数据最接近的是………………………………………………(　　　 )　　　　　　　　　　

A．我国壹角硬币的厚度接近1cm　　 B．人拿起一个鸡蛋的力大约是1N

C．成年人的长裤长接近0.5m　　　　 D．人步行的速度约4km/h

12、当磁铁靠近铁钉时，下列说法中正确的是…………………………………………(　　　 )

A．若磁铁和铁钉不接触，则它们之间就不会发生力的作用；

B． 磁铁吸引铁钉，但磁铁对铁钉没有力的作用；

C． 磁铁和铁钉是互相吸引的；

D．磁铁吸引铁钉的力大于铁钉吸引磁铁的力；
