4.通电螺线管的N、S极如图所示，请在图12中括号内标出电源的正、负极和小磁针静止时的N、S极。

	图9
		图10		图11
				图12

3. 在图11中完成透镜的光路图

2.根据平面镜成像的特点，作出物体AB在平面镜中所成的像。

1.根据光的反射定律，在图9中画出反射光线并标出反射角的度数。

15. 如图8，将一束太阳光投射到玻璃三棱镜上，在棱镜后侧光屏上的AB范围内观察到不同颜色的光，则

A．A处应是紫光

B．只有AB之间有光

C．将照相底片放到AB范围B处的外侧，底片不会感光

14.如图7为一个自制简易火警报警器的电路图。图中R₁是定值电阻，R₂是热敏电阻，其阻值会随温度的升高而减小，电流表和电压表放在值班室作为报警显示器。当R2附近发生火情时，值班人员看到电流表　　 和电压表　　 的示数变化情况是　 (　 )

A. 　　表示数变大，　　 表示数变大

B. 　　表示数变小，　　 表示数变大

C. 　　表示数变大，　　 表示数变小

13.如图6所示，小明分别用甲、乙两个滑轮把同一袋沙子从地面提到二楼，用甲滑轮所做的总功为W₁，机械效率为η₁；用乙滑轮所做的总功为W₂，机械效率为η₂。若不计绳重与摩擦，则　　　　　　　　　　　　　　　　 (　 )

A.W₁ = W₂，η₁ =η₂ B. W₁ = W₂，η₁ <η₂

C. W₁ < W₂，η₁ >η₂ D. W₁ > W₂，η₁ <η₂

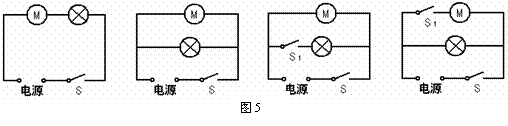

12.投影机的光源是强光灯泡，发光时必须用风扇给它降温。现想设计投影仪的电路，要求带动风扇的电动机选启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光。图中符合设计要求的是　 　　　　　　　　　　　　　　　　　　　　　　　　(　 )

A　　　　　　　　　　 B　　　　 　　　　　C　　　　　　　　　　 D

11.现在许多商店和宾馆都安装了弹簧门，弹簧门在被推开后能自动关闭。以下有关于弹簧门被推开后自行关闭的过程中能量转化的说法，正确的是　 　　　　　　　(　 )

A.弹簧的弹性势能转化为门的动能　　　　 B.门的动能转化为弹簧的弹性势能

C.门的势能转化为弹簧的动能　　　　　　 D.弹簧的动能转化为门的势能

10. 在研究平面镜成像特点的实验中,在竖起的玻璃板前后各放一支蜡烛，对着玻璃板既可看到前面蜡烛在玻璃板后所成的像．同时又可看到放在玻璃板后的“蜡烛”．下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　 (　 )

　　A．两者都是光的反射形成的像

　　B．两者都是光的折射形成的像

　　C．前者是光的折射形成的像，后者是光的反射形成的像　　

　　D．前者是光的反射形成的像，后者是光的折射形成的像
