3. 滑动变阻器是通过改变　　　　 来改变其接入电路的电阻的，有一只滑动变阻器上标有“20Ω、2A”字样，其中“20Ω”表示　 　　　　　　　 。

2.酒精的热值是3.0×10⁷　　　　　 ，表示　　　　　　　　　　　　　　 　 　。煤油的比热容是2.1×10³J/(kg·℃), 现有100g的酒精，燃烧掉一半，最多可能放出　 　　　　 J的热量，剩下的一半酒精的热值是　　　　　　　　 　 。

1.一节干电池的电压是　　　 V，大量事实表明：只有　　　　　　 V的电压对人体才是安全的。

1、小明在家中用一个“220V 800W”的电热壶给质量为2Kg，初温为20℃的冷水加热。他要用多长的时间才能将水烧开[当地的大气压强为1标准大气，加热过程中不计热量损失，电热壶正常工作]

(1)用你学过的物理知识推理、说明开关S闭合时，饮水机是处于加热状态，还是处于保温状态(要写出必要的推导过程才能得分

(2)求R的阻值。

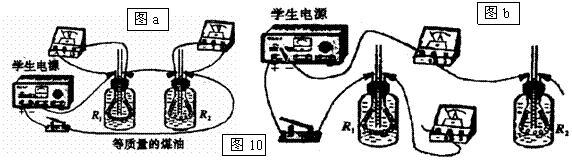

2、为了探究“电流做功与电压大小和电流大小的关系”，某同学特别设计了两个实验。图10(a)采用串联电路，在通电时间相同的情况下，探究电流做功跟电压大小的关系。

　　 (1)实验采用的是 ________ 的研究方法。实验的设计依据是电流的____效应。R_I>R₂，在通电时间相同时，通过观察两玻璃管内________________变化的大小和电压表的读数，我们可以推测：在通电时间相同、通过电流相等的情况下______________越大，电流做功越多。

　　 (2)该同学要继续探究在通电时间相同时，电流做功跟电流的大小之间的关系。他使用的器材如图10(b)所示，电阻丝、煤油与原来相同。请根据这个目的，用笔画线代替导线，将图b的实物连接图补充完整。

1、现要测量一只额定电压为6V的小灯泡的额定功率．提供有一个电压为9V的电池组(不可拆的)和电流表、电压表、滑动变阻器、导线、开关等器材．

(1)如果所给器材均能满足本实验的要求，请画出实验原理图．并说明：应调整_______使______________的读数达到_______，再读__________的读数。

(2)如果所给电压表量程为0--5V，其他器材能满足实验需要．请画出此时的实验原理图．连好电路，然后调整相应仪器，使__________的读数达到_________，即可算小灯泡的额定功率。

2、用久了的灯泡没有新买来时亮，这是为什么？

1、为了测量电阻R的阻值，某同学连接实验器材的线路如图9所示，请指出连接线路中的三个错误及其纠正的做法：

　　 ①　　　　　　　　　　　　

　　　　　　　　　　　　　　　 ；

　　 ②　　　　　　　　　　　　

　　　　　　　　　　　　　　　 ；

　　　　　　　　　　　　　　　 ；

10、图6中，电源电压不变，当开关S₂闭合、S_l断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S₁和S₂时,电流表示数为0.5A,则下列说法中正确的是：　 A.电压表示数仍为9V　 B.R₁的阻值为l8Ω

　 C.R₂的阻值为45Ω　 　D.R₂消耗的功率为6．75W
