2.将两节相同的干电池按图2并联组成电池组，用电压表测这个并联电池组的电压，将测量数据填入表2中。分析并联电池组的电压跟每节电池的电压之间的关系，写出结论。

表2：并联电池组的电压

图2

结论：__________________________________________________。

1.　　 先取三节干电池，分别测出每节电池的电压。再将这三节干电池按图1串联成电池组，测出串联电池组的电压，将测得的数据记录到表1中。分析串联电池组的电压跟各节干电池电压之间的关系，写出结论。　　　　　 表1：串联电池组的电压

图1

结论：_________________________________________________________。

2.研究干电池串联和并联时的电压关系；串联电路、并联电路中的电压关系。

器材：干电池三节，两个阻值不同的小灯泡，一个开关，一只电压表，导线若干。

实验步骤与记录：　　 第一部分：测干电池电压，研究干电池串联、并联时的电压关系。

2．电压表和电流表的异同：

练习题：(1)一个小电动机工

作时，要求电源电压是6V，要

用几节干电池，怎样连接？

(2)在右图甲中，U_A=6V，

U_B=_____，U_C=_____，在

乙图中，U₁=2V，U=6V，

U₂=______。

实验报告

实验：用电压表测电压

实验目的：1练习用电压表测干电池电压和一段电路两端的电压。

1．电压表的读数：

　　 测量值的读数也要分三步进行，一看量程，二看格，三看指针位置再读数。

先看清导线接在哪个量程→再看这个量程所对应的刻度盘上最小一格表示多少→最后根据

指针指的位置读出测量值。　　　　 接“－”“3 ”时，刻度盘上最小一格表示0.1 伏，

接“－”“15”时，刻度盘上最小一格表示0.5伏。

使用电压表前要先观察电压表的指针是指在零刻度，如果没有在零刻度，应先“调零”。

生活中我们常常看到用久的电灯泡会发黑，亮度也较低，请你应用所学知识解释其中原因。　

3. 如图所示电路，当滑动变阻器滑片P滑至A点时，电流表的示数为0.5安培，当P滑至中点C时，电流表的示数为0.4安培，若此时电源消耗的总电功率为5瓦特。求：

　 (1)电源的电压是多少？

(2)电阻R₁的阻值是多少？

(3)滑动变阻器的最大阻值是多少？

2. 如图所示的电路中，电源电压保持不变，当S断开时，电流表的示数为2安，这时电阻R₁消耗的电功率为12瓦，当S闭合后，电流表的示数为3安，

问：(1)电阻R₁、R₂的阻值是多少？

(2)当开关S闭合后，电阻R₂在5分钟内产生的热量是多少？

23. 如图7所示，当开关S接到a处时，电压为4伏，电流表示数为0.5安，灯泡正常发光。当开关S接到b处时，电压表示数为6.4伏，电流表示数为0.4安。设电源电压不变，求：(1)灯泡L的额定电功率？　 (2)开关接到b处时，灯泡L的实际电功率？

22.用电压表和电流表测小灯泡电阻的实验中

(1)实验原理是___　　 ____。(1分)　　 　　(2)在方框内画出实验的电路图。(4分)

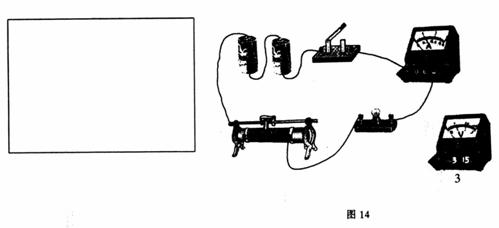

(3)将图14中的电压表连入电路(量程0-15v)。(1分)

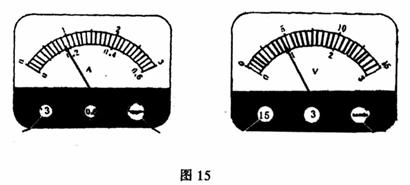

(4)电路连接无误后，闭合开关电压表和电流表的示数如图15所示，则通过灯丝的电流为_______A，小灯泡两端的电压为_______V，小灯泡的电阻为_______Ω。(3分

(5)若滑动变阻器的滑片向左移动，电压表的示数将_______(填“变大”、“变小”或“不变”)。小灯泡的亮度将_______(填“变亮”、“变暗”或“不变”)。(2分)
