2l、如图12所示是安装在高速公路收费站的栏杆，其质量为4kg。请在图中标出重力G的大小，画出G的力臂。

22、物理课上，研究滑动摩擦力的大小与哪些因素有关的实验给小明留下了深刻的印象。放学后．他用龠装牛奶和弹簧测力计在家做起了实验，并有了新的发现。

(1)小明用弹簧测力计分别拉着一盒、两盒、三盒牛奶，在水平枣覃上做匀速直线运动，如图13所示，并记录下了上列左表中的数据。

小明对表中的测量数据的大小进行了认真的分析，惊奇地发现：在接触面相同的情况下，每次实验，滑动摩擦力的大小与压力大小的比值是　　　 的。

(2)为验证上述结论是否正确，小明按图13所示的方法，在较粗糙的水平地面上又进行了一次实验，记下了上列右表中的数据。

分析该表中的数据，你认为小明的发现是　　　 (选填“正确”或“错误”)。

(3)综合分析、比较两次的实验数据和接触面的情况，你认为滑动摩擦力与压力的比值的大小反映了--。

(4)综合上述发现，小明推测：要使五盒叠放在一起的牛奶在上述水平桌面上做匀速直线运动，弹簧测力计示数应该为　　 N。从而小明对滑动摩擦力的大小又有了进一步的认识。

20、某公司要搬运一台笨重的机器进车间，为了省力，某工人设计了如图11所示的四种方案 (机器下方的小圆表示并排放置的圆形钢管)，你会选择的方案是　　 (　　 )

19、战斗机在空中加油时的情景如图lO所示。已知加油机的速度是800km／h，则此战斗机的速度应尽可能为(

　 A、0　　 B、等于800km／h

　 C、大于 800km／h　　 D、小于800km／h

18、如图9所示，灯L1的电阻为R1，灯L2的电阻为R2，且R1>R2。闭合开关，导线a、b、c中电流的大小是

　　 A、a中的电流最大　　 B、b中的电流最大

C、c中的电流最大　　 D、一样大

17、外科医生做小手术或紧急治疗运动员肌肉扭伤时，常用蒸发快的液态氯乙烷做麻醉剂。把液态氯乙烷喷到局部皮肤上，使皮肤快速冷却，在一段时间内失去疼痛感。这是由于氯乙烷　　 (　　 )

　　 A、汽化吸热　　 B、蒸发放热　　 C、凝固吸热　　 D、熔化吸热

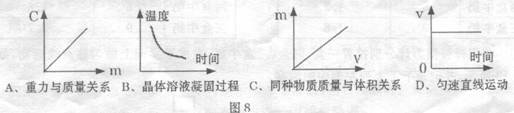

16、下列图象不正确的是　　 (　　 )

15、在新型飞机研制中，将飞机放在风洞中固定不动，让模拟气流迎面吹来，便可以模拟空中的飞行情况，此时，机舱里的飞行员感觉飞机在飞行，则他所选的参照物是　　 (　　 )

A、飞机　　 B、模拟气流　　 C、地面　　 D、他本人

14、人们在日常生活中积累了许多宝贵经验，下列做法与摩擦无关的是　　 (　　 )

　　 A、汽车打滑时，常在轮胎下铺一层碎石或稻草

　　 B、搬运圆油桶时，常将油桶倒在地上然后滚动前进

　　 C、跳远时，常会加速助跑一段距离才起跳

D、单车急刹车时，常会用更大的力握紧刹车柄

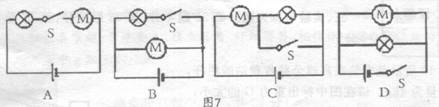

13、小明有一部玩具电动车，内部的结构主要部件有干电池、电动机、开关和一个表示玩具启动的指示灯。一次失手，玩具车摔在了地上，此后接通开关，指示灯不再亮了，但小车仍可以跑起来。你认为该玩具电动车的电路图是图7中的　　 (　　 )

12、家用瓶装液化石油气主要成分是烷烃系列和烯系列的多种气体的混合物，在一标准大气压下各成分的沸点如下表所示。常温下液化石油气很难用尽，瓶内常有残留物。该残留物的主要成分是　　 (　　 )

A、甲烷　 乙烯　　 B、丁烷　 丁烯　　 C、戊烷　 戊烯　　 D、丙烷　 丙烯
