3.在组成串并联实验中

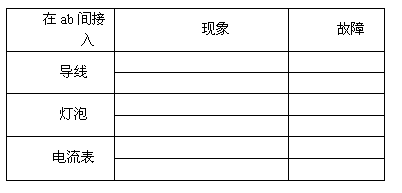

①　　 组成串并联电路实验时，闭合开关两灯不亮。估计是一盏小灯炮开路。排除故障方法如下，请把现象和故障填在表格内。

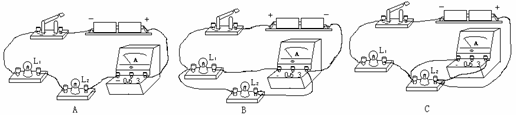

2．要用电流表测量通过小灯泡L₁的电流，3位同学分别连接了下面的电路A、B、C。他们连接正确吗？如果有错，请指出错在哪里。

A：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

B：　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

C：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

1．小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。请帮她完成如下几项工作：

(1)比较上表数据，可以得出结论是：　　　　　　　　　　　　　　　　　　　　　　　 。

(2)小丽把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

16．如图16甲所示的电路图，L₁和L₂是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A₂表的读数是_________；流过灯L₂的电流大小是_________。

15．如图7所示电路，若电流表A₁示数为0．5A，A₂示数为0．9A，则通过L_l的电流为　　 A，通过L₂的电流为　　　 A。

13．如图6，导线A处直径大于B处，如果通过导线A的电流为I₁，通过导线B的电流为I₂，则它们的大小关系是I₁_____I₂。(选填“<”、“>”或“＝”)

12．某同学用电流表测量电流时，发现电流表指针反偏，这是因为　　　　 ________　　　

_________________________ ______；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为　　　　　　　　　　　　　　 _________　　 。

12．城市中的路灯是　　　　 联在一起的；家庭中的用电器都是　　　　 联在一起的；圣诞树上使用的“满天星”小彩灯是　　　　　　 联的。

11．在电路中，提供电能的是　　　　　　 ，消耗电能的装置是　　　　 　　　。

10．如图10示电路中，开关S1控制小灯泡　　　　　 ，开关S2控制小灯泡　　　　　 ，开关S3控制小灯泡　　　　　　 。
