13．如图13-5所示，电源电压不变，定值电阻R的阻值为18Ω。有四只白炽灯泡L₁、L₂、L₃、L_4，它们的规格分别为“3V2W”、“6V2W”、“12V2W”、“24V2W”。当把它们分别接在电路中的M、N两端时，实际功率最大的是(　　 )

　　A．L₁　　B．L₂　C．L₃　D．L₄

12．小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是( 　　)

　　A．晚间电热水壶两端电压低于早晨电热水壶两端电压

　　B．晚间大气压升高，水的涨点升高，需要的热量比早晨高

　　C．晚间环境温度比早晨温度偏低

　　D．晚间烧水的热量散失比早晨多

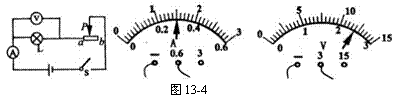

11．如图13-4是伏安法测小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是(　　 )

　　A．在连接电路时，应将开关断开，并将变阻器阻值调至最大值

　　B．小灯泡的额定功率为0．72W，此时的电阻为8Ω

　　C．如果将滑片P向a端滑动，则电压表的示数将变大

　　D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率

10．如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0．2A，则该定值电阻所消耗的电功率的变化量是(　　 )

　　A．0．4W　B．2．8W　C．3．2W　D．3．6W

9．在图13-3所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0．5A，电压表V的示数为2V，则关于该电路，下述判断正确的是(　　 )

　　A．电源电压是2V　　B．灯泡的额定功率是1W

　　C．若滑片再向右滑动，灯泡有可能被烧毁　

　D．若滑片再向右滑动，电流表示数将减小，电压表示数将增大

8．有两盏正在使用的白炽灯泡甲和乙。若乙灯比甲灯亮，则( 　　)

　　A．乙灯的灯丝电阻一定比甲灯的大

　　B．乙灯两端的电压一定比甲灯两端的大

　　C．电流通过乙灯做的功一定比甲灯的多

　　D．相同时间内乙灯消耗的电能一定比通过甲灯的多

7．某台电饭锅说明书中所列主要数据如表：

　　(1)这台电饭锅在额定电压下使用，通过的电流是________A。

　　(2)电饭锅正常工作15min消耗电能　　　　 kw·h，产生的热量是　　　　　 。

6．如图13-2所示，电源电压为6V且保持不变，电阻R的阻值为30Ω，滑动变阻器R’的阻值变化范围为0-24Ω。电流表的量程为0．6A．当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为　　　 Ω。滑动变阻器消耗的最小功率为　　　 W。

5．小明家中有40W日光灯5盏，25W白炽灯4盏，100W彩电、1200W空调、700W电饭锅、1000W电水壶各一只，他应选择额定电流等于或稍大于　　　　 A的熔丝接在进户线上。目前我市已实行新的分时电价政策，8∶00到21∶00电价为0．55元／度，其余时间电价为0．30元／度，若他家平均每天用电水壶烧水1h，小明将烧水时间由中午改在21∶00以后。这样，一个月(30天)他家能节约电费　　　　 元。

4．如图13-1所示，已知电源电压保持4．5V不变，电压表量程0-3V，滑动变阻器R的最大阻值20Ω，小灯泡L标有“2．5V　 1．25W”的字样。闭合开关后，当小灯泡正常发光时，它的阻值为　　　　 Ω，滑动变阻器接入电路的阻值为　　　　 Ω。若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为　　　 W。
