3、用下图的电路来测定额定电压为3.8伏特的小灯泡的功率。

(1) 图中滑动变阻器R的作用是通过调节____________来达到改变小灯泡 ____________的目的。在合上开关前，应调节滑动变阻器的阻值处于 ______的位置，以保护 _________ 和________不受损坏。

(2) 实验中最少要用_____ 节干电池_____联作电源，这时电压表的量程应选用 ____ 。测小灯泡的额定功率时，要调节滑动变阻器，使电压表示数为______伏特，若此时电流表的示数是0.4安培，则小灯泡的额定功率是_____瓦特。若调节滑动变阻器，使伏特表的示数变为4.2伏特，这时电流表的示数应是 _______安培，小灯泡的实际功率是 _____瓦特。

2、在测定额定电压为2.5伏特的小灯泡功率的实验中：

(1)根据下图中给出器材把实验电路图画出来

(2)用笔画线代替导线，把下图中器材连接成实验电路。

(3)在闭合开关前，下图中滑动变阻器的滑片P应滑到____________端位置

(4)闭合开关后，调节滑动变阻器，测得三组数据如下：

请算出小灯泡的额定功率P_额=_________________瓦特

1、测定小灯泡的额定功率，电路如图所示(图中未标出电流表、电压表的符号)，已知灯泡的额定电压为2.5伏特。

(1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。

(2)闭合开关之前，变阻器的滑动片P应置于_______端(填a或b)，实验过程中，变阻器的作用是_______。

　(3)当灯泡正常发光时，灯泡两端的电压应为_______伏特，若电流表的示数如图所示，则通过灯泡的电流强度为_______安培，灯的额定功率为_______瓦特。

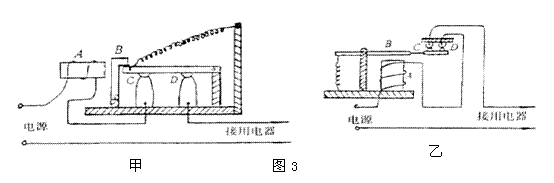

13.图3甲所示是一种电磁限流器的示意图,当电路中电流过大时,电磁铁A吸引衔铁B,接点C、D被弹簧拉起,电路切断,图7-11乙所示是某同学设计的电磁限流器.两图相比,说明图3的最大优点.

12.电工师傅在检修电路时,手边备有的熔丝嫌粗,但又急着要用,你有什么办法?并请说明你这样做的理由.

11.保险丝应______联在电路中,它的作用是在电流增大到危险程度之前______电路,更换保险丝时,一定要先______电源.

10.空气开关中,当电流过大时,开关中的_______起作用,使开关断开,切断电路.

9.不能用铁铜丝替代保险丝的原因是___________________.

8.某保险管上标有“10A”字样,它的物理意义是___________________.

7.家庭中的空气开关突然跳闸,我们应该　　　　　　　　　　　　　 (　　 )

　　 　A．抓紧时间检修电路　　　　　　　　 B.立即将空气开关复位

　　 　C.估计是停电了,等一段时间　　　 D.应先找到发生故障的原因,排除之后恢复供电.
