1．在下列事例中，目的为增大压强的是：

A．在坦克的轮上安履带　　　　 B．菜刀磨得很锋利

C．将背包的带做得宽一些　　　 D．在铁轨下铺设枕木

25、　　　　　　　 电磁炉是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁质锅底，使之形成无数个小涡流，加快锅底分子运动，锅底自身高速发热达到加热食品的目的，其工作原理如图15所示：

⑴使用微型电脑控制的电磁炉加热时不产生明火、无烟尘、无废气、清洁、安全、高效节能，是现代家庭中理想的灶具。请写出电磁炉在使用中触及到的物理知识(只写两点)：

____________________________和____________________________。

⑵在使用电磁炉加热食物时，电磁炉和锅之间的传热方向是：由_______传递给________；使用电磁炉加热食物的过程中要消耗_______能得到_______能。

⑶“多宝”牌电磁炉某一款式性能参数如下表所示：

　 根据表中的参数分析，电磁炉与普通的电加热器相比，有哪些优点？(请写出二点)

2.　　　　　　　　　　　　　　　　　　　 闭合开关S、断开开关S₁、S₂，电压表的示数较(1)中变化了3.2V，此时电阻R­₂消耗的电功率。(灯丝电阻不变)

1.　　　　　　　　　　　　　　　　　　　 闭合开关S、S₁、S₂电流表的示数为0.35A此时灯L恰能正常发光，求电阻R­₁的大小。

24、　　　　　　　 如图14所示的电路中，R­₁ R­₂为定值电阻，灯L标有“16V 4W”的字样。电源电压保持不变。

23、　　　　　　　 人类已进入信息时代，很多信息给我们的生活和学习带来了便利，但也存在一些伪信息，我们应当学会鉴别真假。下面是一则广告摘录：“……本电热器高效、节能、节时，其规格为‘220V 500W’，在家庭电路上，烧开一普通保温瓶(如图13)里的水(初温为20℃)，仅需5min……”。现要求你应用所学的知识通过估算加以计算说明该广告是否可信？

22、　　　　　　　 现在，许多农村家庭的楼顶都修建了饮用水蓄水池。小明家的蓄水池的长、宽、高分别为2m、2m、0．8m，他家的水井的深度为5m，蓄水池到地面的高度为7m，有一天，小明用手表测得用潜水泵5min可以将蓄水池抽满。试计算： (1)小明家的蓄水池蓄满水时的蓄水质量；

(2)蓄水池蓄满水后，距水池底部0.5m处所受到的水的压强；

(3)小明家的潜水泵的功率。(g取10N／kg)

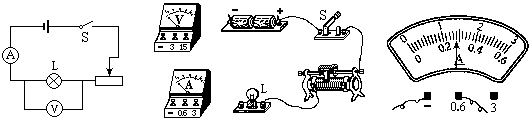

1、　 请用笔画线代替导线，按照图A所示的电路图，将图B中的实物电路连接完整(导线不得交叉)。

A　　　　　　　　　　 　　B　　　　　　　　　　　　 　　C

图12

(2)正确连好电路后，闭后开关前应把滑动变阻器滑片的位置调到_______(填写“最左边”或“最右边”)。

(3)如果连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数约为3V，则产生故障的原因可能是下述中的＿＿＿＿＿＿＿

A．小灯泡短路　　　　　　 B．小灯泡的灯丝断了

C．小灯泡的灯座接触不良　 D．电压表的正、负接线柱接反

(4)排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的指针位置如图C所示，则小灯泡的额定功率为__________W。

21、　　　　　　　 在“测定小灯泡的功率”的实验中，小明同学设计的电路如图12所示，他选用的小灯泡的额定电压为2.5V，电阻约为8Ω，电源为两节干电池。

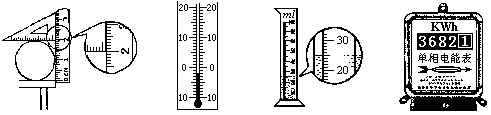

20、　　　　　　　 (1)物理学是一门以实验为基础的学科，实验中仪器的读数是必不可少的。请你将图10中四种仪器测量的读数，填写在表格中。

甲　　　　　　　　　　 乙　　　　　　 丙　　　　　　　　 丁

图10

a)某同学使用天平称量前，调节托盘天平横梁时出现图11所示的情况，他应___________________________；如果在称量过程中出现如图11所示的情况，他应_____________________________。
