【题目】用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量:

①旋动部件________，使指针对准电流的"0"刻线。

②将K旋转到电阻挡"×l00"的位置。

③将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的________ （填"0刻线"或"∞刻线"）。

④将两表笔分别与待测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序避行操作，再完成读数测量。

A．将K旋转到电阻挡"×1k"的位置

B．将K旋转到电阻挡"×10"的位置

C．将两表笔的金属部分分别与被测电阻的两恨引线相接

D．将两表笔短接，旋动合适部件，对电表进行校准

【题目】用自由落体运动验证机械能守恒定律的实验:

（1）为进行该实验，备有下列器材可供选择铁架台、打点计时器、复写纸片、纸带、低压直流电源、天平、秒表、导线、开关。其中不必要的器材是__________________。缺少的器材是____________。

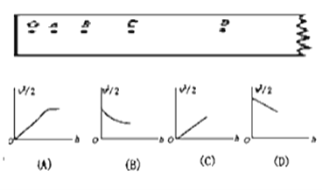

（2）若实验中所用重物的质量m=1㎏，打点时间间隔为0.02s，打出的纸带如下图所示，O、A、B、C、D为相邻的几点，测的OA=0.18cm、OB=0.76㎝、OC=1.71㎝、OD=3.04㎝，查出当地的重力加速度g=9.80m/s2，则重物在B点时的动能EkB=________ J。从开始下落到B点的过程中，重物的重力势能减少量是EPB=_____J，由此得出的结论是 _______________。(计算结果保留三位有效数字)

（3）根据纸带算出相关各点的速度v量出下落的距离h，以v2/2为纵轴，以h为横轴画出的图线应是图中的________，就证明机械能是守恒的，图像的斜率代表的物理量是 ________________。

【题目】用如图所示的装置，探究功与物体速度变化的关系。实验时，先适当垫高木板，然后由静止释放小车，小车在橡皮条弹力的作用下被弹出，沿木板滑行。小车滑行过程中带动通过打点计时器的纸带，记录运动情况。观察发现纸带前面部分点迹疏密不匀，后面部分点迹比较均匀，回答下列问题：

(1)适当垫高木板是为了____________；

(2)通过纸带求小车速度时，应使用纸带的________________（填“全部”、“前面部分”或“后面部分”）；

(3)若实验作了n次，所用橡皮条分别为1根、2根……n根，通过纸带求出小车的速度分别为v1、v2……vn，用W表示橡皮条对小车所做的功，作出的W—v2图线是一条过坐标原点的直线，这说明W与v的关系是____________。

【题目】如图甲所示，内壁光滑的汽缸横截面积为S=10cm2，内有两个质量可忽略不计的活塞a、b将气缸分成高度均为h=50cm的两部分气体两活塞之间栓有一理想弹簧，劲度系数为k=400N/m，开始时，活塞a恰好与气缸口相平，弹簧处于原长。初始状态A、B两部分气体和外界的温度均为27．活塞a是导热的，汽缸和活塞b是绝热的。现在活塞a上轻放一质量为m=20kg重物。待活塞稳定后，对B部分气体缓慢加热。使活塞a再次恰好与气缸口相平，如图乙所示。已知外界大气压强为P=1×105Pa，重力加速度大小g=10m/s2，求此时B部分气体温度。

【题目】在如图所示的倾角为的光滑斜面上，存在着两个磁感应强度大小均为B的匀强磁场区域，区域I的磁场方向垂直斜面向上，区域II的磁场方向垂直斜面向下，磁场的宽度均为L，一个质量为m、电阻为R、边长也为L的正方形导线框，由静止开始沿斜面下滑，t1时刻ab边刚从GH进入磁场I区域，此时导线框恰好以速度v1做匀速直线运动；t2时刻ab边下滑到JP与MN的中间位置，此时导线框又恰好以速度v2做匀速直线运动。重力加速度为g，下列说法中正确的是（　　）

A.t2时刻，导线框具有的速度

B.线框两次匀速直线运动的速度v1v2=41

C.从t1到t2的过程中，导线框克服安培力做的功等于重力势能的减少量

D.从t1到t2的过程中，有机械能转化为电能

【题目】质量为m的小球被系在轻绳一端，在竖直平面内做半径为R的圆周运动，如图所示，运动过程中小球受到空气阻力的作用．设某一时刻小球通过轨道的最低点，此时绳子的张力为7mg，在此后小球继续做圆周运动，经过半个圆周恰好能通过最高点，则在此过程中小球克服空气阻力所做的功是（）

A. B. C. D. mgR

【题目】如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd，现将导体框分别朝两个方向以v、3v速度匀速拉出磁场，则导体框从两个方向移出磁场的两个过程中（）

A. 导体框中产生的感应电流方向相同

B. 导体框中产生的焦耳热相同

C. 通过导体框截面的电荷量相同

D. 导体框ad边两端电势差相同

【题目】如图所示质量为m=1kg的多面体ABCD放在水平面上。下表面AD水平且光滑，上表面BC粗糙，摩擦因数为μ=0.6，与竖直面成θ=，BC末端有平滑小圆弧连接。左右两侧面竖直，AB高度为H=1.05m，CD高度为h=5cm。把一质量为M=3kg，可视为质点的滑块轻放在BC面项端，并对多面体施加一水平向左的外力F，使多面体和滑块一起向左做匀加速直线运动，且不发生相对滑动，经过时间t=1.6s撤去外力F，滑块沿BC面下滑，从C端沿水平方向离开。落到水平面时，与D点的水平距离为s=0.8m，最大静摩擦力等于滑动摩擦力，g取10m/s2。
