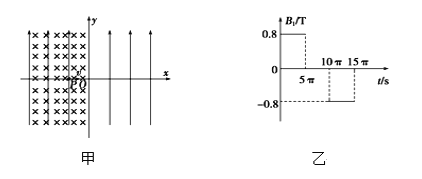

【题目】如图甲所示，在xOy平面内有足够大的匀强电场，电场方向竖直向上，电场强度E＝40 N/C，在y轴左侧平面内有足够大的瞬时磁场，磁感应强度B1随时间t变化的规律如图乙所示，15πs后磁场消失，选定磁场垂直纸面向里为正方向．在y轴右侧平面内还有方向垂直纸面向外的恒定的匀强磁场，分布在一个半径为r＝0.3 m的圆形区域(图中未画出)，且圆的左侧与y轴相切，磁感应强度B2＝0.8 T．t＝0时刻，一质量m＝8×10－4 kg、电荷量q＝2×10－4 C的微粒从x轴上xP＝－0.8 m处的P点以速度v＝0.12 m/s向x轴正方向入射．(g取10 m/s2，计算结果保留两位有效数字)

(1)求微粒在第二象限运动过程中离y轴、x轴的最大距离；

(2)若微粒穿过y轴右侧圆形磁场时，速度方向的偏转角度最大，求此圆形磁场的圆心坐标(x，y)．

【题目】如图甲所示，ABCD为一足够长的光滑绝缘斜面，EFGH范围内存在方向垂直斜面向上的匀强磁场，磁场边界EF、HG与斜面底边AB平行。一正方形金属框abcd放在斜面上，ab边平行于磁场边界。现使金属框从斜面上某处由静止释放，金属框从开始运动到cd边离开磁场的过程中，其运动的v—t图象如图乙所示。已知金属框电阻，质量m=0. 04kg，重力加速度g=10m/s2，求：

（1）磁场区域的磁感应强度B和宽度d；

（2）金属框穿过磁场过程中产生的焦耳热Q；

（3）金属框出磁场EF边界过程中通过金属框截面的电量q和所用时间。

【题目】如图所示，传送带以v=6m/s的速度向左匀速运行，一半径及R=0. 5m的半圆形光滑圆弧槽在B点与水平传送带相切。一质量m=0. 2kg的小滑块轻放于传送带的右端A点后经传送带加速，恰能到达半圆弧槽的最高点C点，并被抛入距C点高度h=0. 25m的收集筐内的D点，小滑块与传送带间的动摩擦因数，g=10m/s2，不计小滑块通过连接处的能量损失。求：

（1）小滑块在C点速度vC的大小及D点到C点的水平距离x；

（2）传送带AB间的长度L；

（3）小滑块在传送带上运动过程产生的热量Q；

【题目】如图所示，实线是某时刻的波形图像，虚线是0.2 s后的波形图．

(1)若波向左传播，求它的可能周期和最大周期．

(2)若波向右传播，求它的可能传播速度．

(3)若波速是45 m/s，求波的传播方向．

【题目】如图所示，竖直平面内半径R=0.45m的光滑半圆形轨道BCD，与倾角为37°的斜面在B点处圆滑连接。A、D两点等高，在A处固定一弹射器。质量m=0.2kg的小物块（可看作质点）从弹射器弹出后，沿动摩擦因数μ=0.5的斜面下滑，到达B端时速度为m/s，然后通过半圆形轨道从D点水平飞出，g=10m/s2求：
